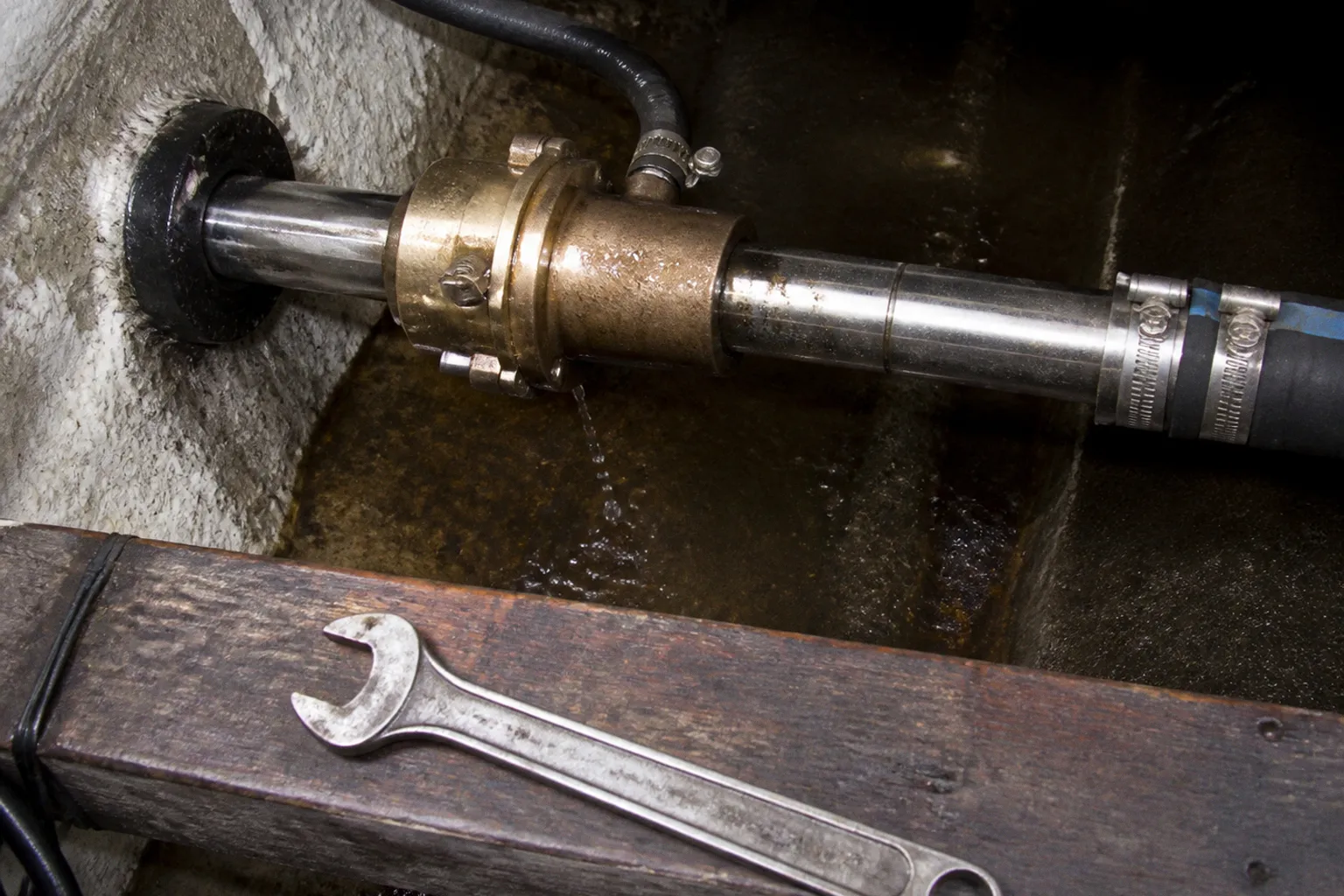

Wellenanlage abdichten: Schritt-für-Schritt zur trockenen Bilge

Wellenanlage abdichten: Schritt für Schritt zur trockenen Bilge

Wenn an dieser Stelle nach dem Einkranen Wasser eintritt, die Stopfbuchse ungewöhnlich heiß wird oder sich unter der Welle ein feuchter Film bildet, ist Ruhe wichtiger als hektisches Nachziehen. Eine Wellenabdichtung lässt sich nicht zuverlässig nach Gefühl beurteilen, und eine zu stramm angezogene Stopfbuchse kann aus einem kleinen Pflegeproblem einen echten Schaden machen.

Wer die Wellenanlage einer Segelyacht abdichten oder warten möchte, muss zunächst wissen, welches Dichtsystem verbaut ist. Bei klassischen Fahrtenyachten begegnen uns vor allem drei Bauarten: die Packungsstopfbuchse, die Gummilippendichtung und die mechanische Gleitringdichtung, etwa eine PSS-Dichtung. Sie sehen unter Umständen ähnlich unspektakulär aus, arbeiten aber nach völlig unterschiedlichen Prinzipien.

Eine Wellenabdichtung darf nicht nur dicht sein. Sie muss auch gekühlt, geschmiert, entlastet und nach dem Einkranen korrekt in Betrieb genommen werden.

Die drei gängigen Dichtsysteme an Bord

Die Frage, ob eine Wellenabdichtung am Boot tropfen darf, lässt sich nicht allgemein beantworten. Bei einer klassischen Stopfbuchse kann ein leichtes Tropfen im Betrieb konstruktionsbedingt richtig sein. Bei einer Gummilippendichtung oder einer Gleitringdichtung wäre dieselbe Beobachtung dagegen ein Hinweis auf eine andere Ursache.

Deshalb steht am Anfang jeder Arbeit die Identifikation des Systems. Schauen Sie sich den Bereich zwischen Getriebe und Stevenrohr bei stehendem Motor und gesicherter Welle genau an. Eine Taschenlampe, ein sauberer Lappen und ein kleiner Spiegel helfen oft mehr als vorschnell bestellte Ersatzteile.

Bei fettgeschmierten Stevenrohr-Systemen mit klassischer Stopfbuchse kann die Fettfüllung das Stevenrohr zusätzlich gegen eindringendes Seewasser schützen. Das bedeutet jedoch nicht, dass eine schlecht eingestellte oder verschlissene Packung durch immer mehr Fett dauerhaft geheilt wird. Fett ist Unterstützung, kein Ersatz für eine intakte Dichtfläche und eine sauber sitzende Packung.

Die Gummilippendichtung wird häufig mit Volvo-Penta-Dichtungen in Verbindung gebracht. Ihr Prinzip ist einfach: Eine oder mehrere elastische Dichtlippen liegen auf der rotierenden Welle an. Damit diese Dichtlippen nach dem Kranen nicht trocken anlaufen und damit die Dichtung ihre Funktion aufnehmen kann, muss das System korrekt entlüftet und geschmiert werden.

Bei einer PSS-Gleitringdichtung dichtet kein an der Welle reibender Packungsring ab. Ein rotierender Edelstahlrotor wird gegen einen feststehenden Kohlestator gedrückt. Dazwischen entsteht die eigentliche Dichtfläche. Der Vorteil liegt im trockenen Betrieb ohne direkte Dichtungsreibung auf der Welle. Der Nachteil: Schmutz, falscher Anpressdruck, eine beschädigte Dichtfläche oder ein gealterter Gummibalg können die Dichtheit deutlich beeinträchtigen.

Bevor Sie an der Wellenanlage arbeiten

Arbeiten an der Wellenanlage gehören zu den Aufgaben, bei denen eine gute Vorbereitung nicht übertrieben, sondern schlicht vernünftig ist. Im Wasser ist die Zugänglichkeit eingeschränkt, und bereits kleine Unachtsamkeiten können dazu führen, dass Wasser schneller in die Bilge gelangt, als man es mit einem Tuch aufnehmen kann.

Wenn die Dichtung gewechselt, geöffnet oder neu eingestellt werden soll, ist das Boot normalerweise an Land zu nehmen. Der Motor bleibt ausgeschaltet, der Zündschlüssel wird abgezogen, und die Welle muss gegen unbeabsichtigtes Drehen gesichert sein. Eine zweite Person an Bord oder in unmittelbarer Nähe ist keine schlechte Idee, besonders wenn die Arbeit am Wasser stattfindet.

Legen Sie vor Beginn alles bereit, was später gebraucht wird:

• helle Tücher, um frische Feuchtigkeit von altem Fett und altem Bilgenwasser unterscheiden zu können,
• eine Taschenlampe oder Stirnlampe für den schwer zugänglichen Bereich unter dem Motor,
• passende Schraubenschlüssel, ohne improvisierte Verlängerungen an empfindlichen Bauteilen,
• die zum Dichtsystem passenden Ersatzteile,
• Markierstift und Kamera für die Einbaulage,
• eine kleine Auffangschale für Fett, Wasser oder gelöste Packungsreste,
• die Herstellerangaben für das konkrete Dichtsystem.

Der Wellendurchmesser ist dabei eine entscheidende Größe. Im Sportbootbereich kommen unter anderem 25, 30, 35 und 40 Millimeter sowie 1 Zoll, 1,25 Zoll und 1,5 Zoll häufig vor. Diese Maße dürfen nicht geschätzt werden. Eine Dichtung, die nur ungefähr passt, ist an einer Wellenanlage keine akzeptable Lösung.

Bevor Sie die alte Dichtung zerlegen, fotografieren Sie die Einbausituation aus mehreren Blickwinkeln. Markieren Sie, wie weit ein Rotor, eine Mutter oder ein Klemmring auf der Welle sitzt. Notieren Sie sich die Reihenfolge von Muttern, Scheiben und Distanzringen. Gerade im engen Motorraum verschwindet ein kleines Teil sonst gern genau dort, wo man es später nicht mehr findet.

Die klassische Packungsstopfbuchse richtig warten

Die Packungsstopfbuchse ist robust, nachvollziehbar aufgebaut und auf vielen älteren Fahrtenyachten noch immer zuverlässig im Einsatz. Ihre Dichtwirkung entsteht durch Packungsringe, die um die Welle liegen und von einer Brille oder Überwurfmutter zusammengepresst werden.

Der häufigste Fehler ist nicht zu wenig Pflege, sondern zu viel Druck. Wird die Stopfbuchse immer weiter angezogen, weil ein Tropfen sichtbar ist, steigt die Reibung. Die Welle kann heiß werden, die Packung verbrennt oder härtet aus, und im schlimmsten Fall wird die Welle an der Dichtstelle beschädigt.

Eine klassische Stopfbuchse wird daher nicht auf absolute Trockenheit eingestellt. Ein leichtes Tropfen kann im Betrieb zur Kühlung und Schmierung erforderlich sein. Maßgeblich ist nicht ein starrer Tropfenzähler, sondern das Zusammenspiel aus Dichtheit, Temperatur, Schmierung und Zustand der Packung.

Die Einstellung in kleinen Schritten

Wenn die Stopfbuchse zu stark tropft, gehen Sie langsam und mit Umsicht vor:

1. Reinigen Sie zunächst den Bereich um die Stopfbuchse. Nur so lässt sich erkennen, ob das Wasser aus der Packung, vom Stevenrohr, aus einem Schlauchanschluss oder von einer höher liegenden Stelle kommt.

2. Prüfen Sie, ob die Fettversorgung funktioniert. Bei fettgeschmierten Anlagen sollte die Stopfbuchse nicht trocken laufen. Ein festsitzender oder leerer Fettbehälter kann die Dichtwirkung beeinträchtigen.

3. Ziehen Sie die Brille beziehungsweise Überwurfmutter nur geringfügig nach. Große Korrekturen auf einmal machen die Reaktion der Packung schwer einschätzbar.

4. Lassen Sie die Welle anschließend kontrolliert laufen und beobachten Sie die Stelle. Achten Sie auf Tropfen, Geräusche und die Temperatur der Stopfbuchse.

5. Wird die Stopfbuchse deutlich heiß oder verschwindet das Tropfen vollständig, ohne dass Sie die Temperatur beurteilen können, war die Einstellung möglicherweise zu stramm.

6. Bleibt die Anlage trotz vorsichtiger Einstellung und ausreichender Schmierung undicht, ist die Packung wahrscheinlich verschlissen oder die Welle im Dichtbereich eingelaufen.

Die Packungsringe werden beim Wechsel nicht einfach irgendwie in den vorhandenen Raum gedrückt. Die Schnitte der einzelnen Ringe sollten versetzt zueinander liegen, damit kein durchgehender Leckpfad entsteht. Die genaue Anzahl und Größe hängen vom Durchmesser der Welle und von der verwendeten Packung ab. Alte Packungsreste müssen vollständig entfernt werden, ohne die Welle oder die Innenfläche der Stopfbuchse mit einem Schraubendreher zu zerkratzen.

Beim Einsetzen neuer Packung ist Geduld hilfreicher als Kraft. Jeder Ring muss sauber anliegen. Wenn die Packung schief sitzt oder nur teilweise in der Nut liegt, kann die Brille zwar fest angezogen werden, die Dichtwirkung bleibt aber unzuverlässig.

Eine Stopfbuchse wird nicht dadurch besser, dass man sie fester anzieht. Sie wird dadurch nur heißer – und manchmal sehr viel teurer.

Wann die Stopfbuchse gewechselt werden muss

Eine Stopfbuchse lässt sich nachstellen, aber nicht unbegrenzt. Wenn die Brille bereits weit auf dem Gewinde sitzt und dennoch Wasser eintritt, ist kein weiterer Druck die Lösung. Dann fehlt schlicht Packungsmaterial oder die Kontaktfläche ist beschädigt.

Auch eine eingelaufene Welle kann die Ursache sein. Dort, wo die Packung jahrelang anliegt, kann sich eine sichtbare oder fühlbare Rille bilden. Neue Packungsringe dichten in diesem Fall möglicherweise zunächst besser, arbeiten aber weiterhin auf einer ungünstigen Oberfläche. Das Leck kehrt dann zurück, oft genau dann, wenn die Yacht unter Motor gegen Seegang arbeitet.

Für die Entscheidung hilft eine nüchterne Betrachtung:

• Tritt Wasser nur bei laufender Welle ein oder auch im Stillstand?
• Wird die Stopfbuchse nach kurzer Motorlaufzeit auffällig warm?
• Ist die Welle im Dichtbereich glatt oder spürbar eingelaufen?
• Lässt sich die Brille noch sinnvoll nachstellen?
• Sind Gewinde, Brille und Stopfbuchsenkörper frei von Korrosion und Beschädigungen?
• Sitzt das Stevenrohr fest, oder bewegt es sich gegenüber dem Rumpf?

Wenn die Welle selbst Spiel hat, sollte nicht zuerst die Dichtung gewechselt werden. Eine Dichtung kann eine schwingende oder schlecht gelagerte Welle nicht dauerhaft ausgleichen.

PSS-Gleitringdichtung: trocken, aber nicht wartungsfrei

Die mechanische Gleitringdichtung wird an klassischen Fahrtenyachten gern nachgerüstet, weil sie die Bilge im Normalbetrieb trocken halten kann. Bei einer PSS-Dichtung arbeitet ein Edelstahlrotor gegen einen feststehenden Kohlering. Der Gummibalg hält den Kohlering in Position und sorgt für die nötige Anpresskraft.

Dieser Aufbau benötigt keine tropfende Kühlung wie eine traditionelle Packungsstopfbuchse. Er verlangt aber eine andere Art von Aufmerksamkeit. Die Dichtflächen müssen sauber und unbeschädigt sein, der Balg darf keine Risse zeigen, und der Rotor muss korrekt sitzen. Salz, Sand oder Fremdkörper an der Gleitfläche können bereits genügen, um die Dichtung undicht werden zu lassen.

Besonders wichtig ist das Alter des Faltenbalgs. Für PSS-Type-A-Dichtungen wird ein Austausch nach sechs Jahren empfohlen. Bei Type B beziehungsweise PRO werden acht bis zehn Jahre genannt. Das ist kein Bauteil, dessen Zustand sich allein anhand der sichtbaren Oberfläche zuverlässig beurteilen lässt. Gummi altert auch dort, wo er von außen noch ordentlich aussieht – durch Wärme, Ozon, dauerhafte Spannung und die Bedingungen im Motorraum.

Beim Wechsel sollten Sie nicht nur den Balg betrachten. Kontrollieren Sie ebenso:

• die Edelstahloberfläche des Rotors,
• den Zustand des Kohlerings,
• die Klemmung und Sicherung des Rotors,
• die Welle auf Korrosion und Riefen,
• die Schlauchschellen und den Sitz des Balgs,
• die Fluchtung der Welle zum Stevenrohr.

Die genauen Anpress- und Einbaumaße müssen aus den Unterlagen des konkreten Systems stammen. Bei unterschiedlichen Rotor-Ausführungen gelten nicht automatisch dieselben Werte. Auch bei den Feststellschrauben sollten Sie keine Drehmomente aus einer ähnlichen, aber nicht identischen Anlage übernehmen.

Nach der Montage wird der Balg in der vorgesehenen Weise zusammengedrückt, damit die Dichtflächen aneinanderliegen. Schon kleine Montagefehler können sich später als gelegentliches Tropfen bemerkbar machen, das im Hafen kaum auffällt und unter Motorfahrt deutlich zunimmt.

Lippendichtungen: Das Entlüften nach dem Einkranen

Bei einer Gummilippendichtung ist der Moment nach dem Einkranen besonders wichtig. Im Stevenrohr kann sich Luft sammeln. Wird diese Luft nicht entfernt, läuft die Dichtlippe unter Umständen trocken. Die Dichtung ist dann zwar neu oder äußerlich unbeschädigt, arbeitet aber nicht so, wie sie soll.

Das Entlüften erfolgt bei vielen Systemen durch vorsichtiges Zusammendrücken des Dichtungskörpers, sodass Wasser in den Bereich der Dichtlippe gelangt. Dabei darf nicht mit Werkzeug an den Gummi gegangen und nicht kräftiger gezogen werden, als es das System vorsieht. Die Dichtung soll entlüftet werden, nicht aus ihrer Position gedrückt.

Anschließend wird die Dichtstelle auf Feuchtigkeit geprüft. Ein kleiner Wasserfilm unmittelbar nach dem Einkranen kann aus dem Entlüftungsvorgang stammen. Bleibt die Stelle nass oder tritt laufend Wasser ein, muss die Ursache gefunden werden, bevor der Motor längere Zeit betrieben wird.

Auch die Schmierung gehört zur Routine. Viele Lippendichtungen haben eine dafür vorgesehene Schmiermöglichkeit. Verwenden Sie nur das passende Mittel und bringen Sie keine beliebigen Fette oder Öle an die Dichtlippe. Nicht jede Gummimischung verträgt jedes Schmiermittel.

Die häufige Fehlannahme lautet, eine moderne Lippendichtung brauche nach dem Kranen keine Aufmerksamkeit. Das Gegenteil ist richtig: Sie ist im Betrieb bequem, verlangt aber beim Übergang von Land zu Wasser einen klaren Handgriff. Diese wenigen Minuten Vorbereitung sind ein wesentlicher Teil der Wellenanlage-Wartung.

Wassereintritt an der Wellenanlage systematisch suchen

Wasser in der Bilge bedeutet nicht automatisch, dass die Wellenabdichtung defekt ist. Im Motorraum laufen mehrere mögliche Leckwege zusammen: Kühlwasserschläuche, Stopfbuchse, Lippendichtung, Stevenrohr, Schlauchschellen, Wellenaustritt und manchmal auch Kondenswasser oder Reinigungswasser.

Die Suche beginnt deshalb mit einer trockenen Ausgangslage. Bilge und Umgebung werden gründlich getrocknet. Danach beobachten Sie die Anlage in verschiedenen Zuständen:

1. Stillstand im Wasser: Tritt bereits jetzt Wasser ein, liegt die Ursache wahrscheinlich an einer Dichtung, einem Schlauchanschluss oder dem Stevenrohr selbst.

2. Motor im Leerlauf: Beobachten Sie die Stelle bei laufendem Motor, ohne Hände oder Kleidung in die Nähe der drehenden Welle zu bringen. Ein Leck, das erst jetzt sichtbar wird, kann mit Vibration oder Wellenschlag zusammenhängen.

3. Vorwärts- und Rückwärtsfahrt: Manche Dichtungen reagieren unter Last unterschiedlich. Ein Austritt nur bei Rückwärtsfahrt weist nicht zwingend auf die Dichtung allein hin, sondern kann mit Bewegung, Fluchtung oder Lagerung der Welle zusammenhängen.

4. Temperaturkontrolle: Eine Stopfbuchse darf nicht so heiß werden, dass die Hand nicht kurz in ihrer Nähe bleiben kann. Diese einfache Kontrolle ersetzt keine Messung, zeigt aber deutlich, wenn Reibung aus dem normalen Bereich läuft.

5. Wellenbewegung prüfen: Bei abgestelltem Motor und gesicherter Welle lässt sich die Welle in vielen Anlagen vorsichtig auf ungewöhnliches Spiel prüfen. Spürbares radiales Spiel kann auf ein verschlissenes Wellenlager hindeuten.

Das Wellenlager im Stevenrohr ist dabei ein eigenes Bauteil mit eigener Aufgabe. Es führt die Welle und nimmt die Bewegungen auf, die sonst direkt auf Dichtung und Getriebe übertragen würden. Ist das Lager verschlissen, kann die Welle schlagen. Dann wechseln Sie möglicherweise eine Dichtung, obwohl die eigentliche Ursache weiter außen im Unterwasserschiff liegt.

Auch die Ausrichtung von Motor, Welle und Stevenrohr verdient Aufmerksamkeit. Eine schlecht ausgerichtete Wellenanlage erzeugt Vibrationen, ungleichmäßigen Verschleiß und erhöhte Belastung an der Dichtstelle. Bei einer klassischen Yacht mit älterem Motorfundament oder nach einem Motorwechsel kann sich diese Geometrie über die Jahre verändert haben.

Wellenabdichtung wechseln: Was sich nicht improvisieren lässt

Wenn eine Dichtung getauscht werden muss, ist das kein guter Zeitpunkt für eine allgemeine Modernisierungsidee ohne Bestandsaufnahme. Die neue Lösung muss zum Wellendurchmesser, zum Stevenrohr, zur Wellenlänge, zur Lagerung und zum vorhandenen Platz passen.

Vor dem Ausbau klären Sie daher:

• Welchen Durchmesser hat die Propellerwelle tatsächlich?
• Wie groß ist der Außendurchmesser des Stevenrohrs?
• Welche Baulänge steht zwischen Stevenrohr und Getriebe zur Verfügung?
• Ist der Zugang zum Wellensicherungsring oder zur Kupplung möglich?
• Muss die Welle ausgebaut werden, um die alte Dichtung abzuziehen?
• Ist das Wellenlager bereits verschlissen?
• Sind Schlauch und Schlauchschellen für die neue Lösung geeignet?

Eine Lippendichtung kann nicht einfach an die Stelle jeder Stopfbuchse gesetzt werden. Ebenso ist eine Gleitringdichtung nicht automatisch die beste Wahl, nur weil sie trocken läuft. Die vorhandene Welle muss eine geeignete Oberfläche im Dichtbereich besitzen, und der Balg braucht genügend Raum, ohne geknickt oder überdehnt zu werden.

Bei der Demontage älterer Anlagen ist Vorsicht am Stevenrohr besonders wichtig. Ein massiver Eindruck täuscht darüber hinweg, dass das Bauteil am Rumpfanschluss oder an einem Gummischlauch empfindlich sein kann. Beschädigungen durch Hebeln oder Schlagen führen nicht immer sofort zu einem sichtbaren Leck. Sie können sich erst bei Bewegung der Welle oder unter Seegang bemerkbar machen.

Nach der Montage wird die Anlage nicht einfach geschlossen und vergessen. Prüfen Sie die Befestigung, die Schlauchschellen, die Fluchtung und den freien Lauf der Welle. Die Bilge bleibt zunächst trocken, damit jede neue Feuchtigkeit eindeutig zugeordnet werden kann. Nach dem ersten Motorlauf folgt eine erneute Kontrolle, danach eine weitere unter realer Last.

Ein ruhiger Wartungsrhythmus schützt die Bilge

Die Wellenanlage braucht keine tägliche Aufmerksamkeit, aber sie profitiert von einem festen Rhythmus. Bei jedem Blick in den Motorraum darf die Kontrolle nicht erst beginnen, wenn die Bilgenpumpe anspringt.

Ein kurzer Rundgang umfasst:

• Feuchtigkeit oder Salzspuren unter und neben der Dichtung,
• ungewöhnliche Wärme an der Stopfbuchse,
• lose oder korrodierte Schlauchschellen,
• Risse und Verformungen am Gummibalg,
• Fettvorrat und Funktion der Schmierung,
• neue Vibrationen bei bestimmten Drehzahlen,
• zunehmendes Spiel an der Welle,
• Geruch nach heißem Gummi, Fett oder verbrannter Packung.

Nach dem Einkranen wird die Dichtung immer aktiv kontrolliert. Bei Lippendichtungen wird entlüftet und geschmiert, bei mechanischen Gleitringdichtungen werden Dichtflächen und Balg betrachtet, bei Stopfbuchsen wird auf Tropfen und Temperatur geachtet. Diese Unterschiede sind klein genug, um im Hafen leicht übersehen zu werden, und wichtig genug, dass sie in die persönliche Startprozedur gehören.

Eine trockene Bilge ist dabei nicht das einzige Ziel. Die Dichtung soll während der Motorfahrt stabil arbeiten, die Welle darf nicht unnötig heiß werden, und Vibrationen müssen im üblichen Rahmen bleiben. Erst dieses Zusammenspiel zeigt, dass die Wellenanlage wirklich in Ordnung ist.

Mein Fazit: Erst das System verstehen, dann abdichten

Wer eine Wellenanlage an der Segelyacht abdichten möchte, sollte nicht mit dem Werkzeugkasten beginnen, sondern mit der Frage: Welche Dichtung arbeitet hier eigentlich? Die klassische Packungsstopfbuchse braucht Schmierung und eine vorsichtige Einstellung mit möglichem Mindesttropfen. Die Lippendichtung verlangt nach dem Einkranen Entlüftung und passende Schmierung. Die PSS-Gleitringdichtung arbeitet trocken, bleibt aber bei Balg, Rotor und Dichtflächen wartungsbedürftig.

Wassereintritt lässt sich selten durch einen einzigen festen Handgriff beheben. Manchmal genügt eine neue Packung, manchmal ist ein gealterter Balg die Ursache, manchmal führt der Weg über das Wellenlager oder die Ausrichtung der Anlage. Wer die Feuchtigkeit sauber lokalisiert, die Welle auf Spiel prüft und die Dichtung nicht übermäßig belastet, nimmt der Reparatur ihren Schrecken.

Die wichtigste Ausrüstung ist dabei nicht das seltene Spezialwerkzeug. Es sind gute Vorbereitung, saubere Beobachtung und die Bereitschaft, einen Schritt zurückzugehen, wenn die Ursache noch nicht eindeutig ist. Genau diese Ruhe sorgt dafür, dass die Bilge trocken bleibt – und dass die Wellenanlage auch auf der nächsten langen Passage nicht zu einer Überraschung wird.
