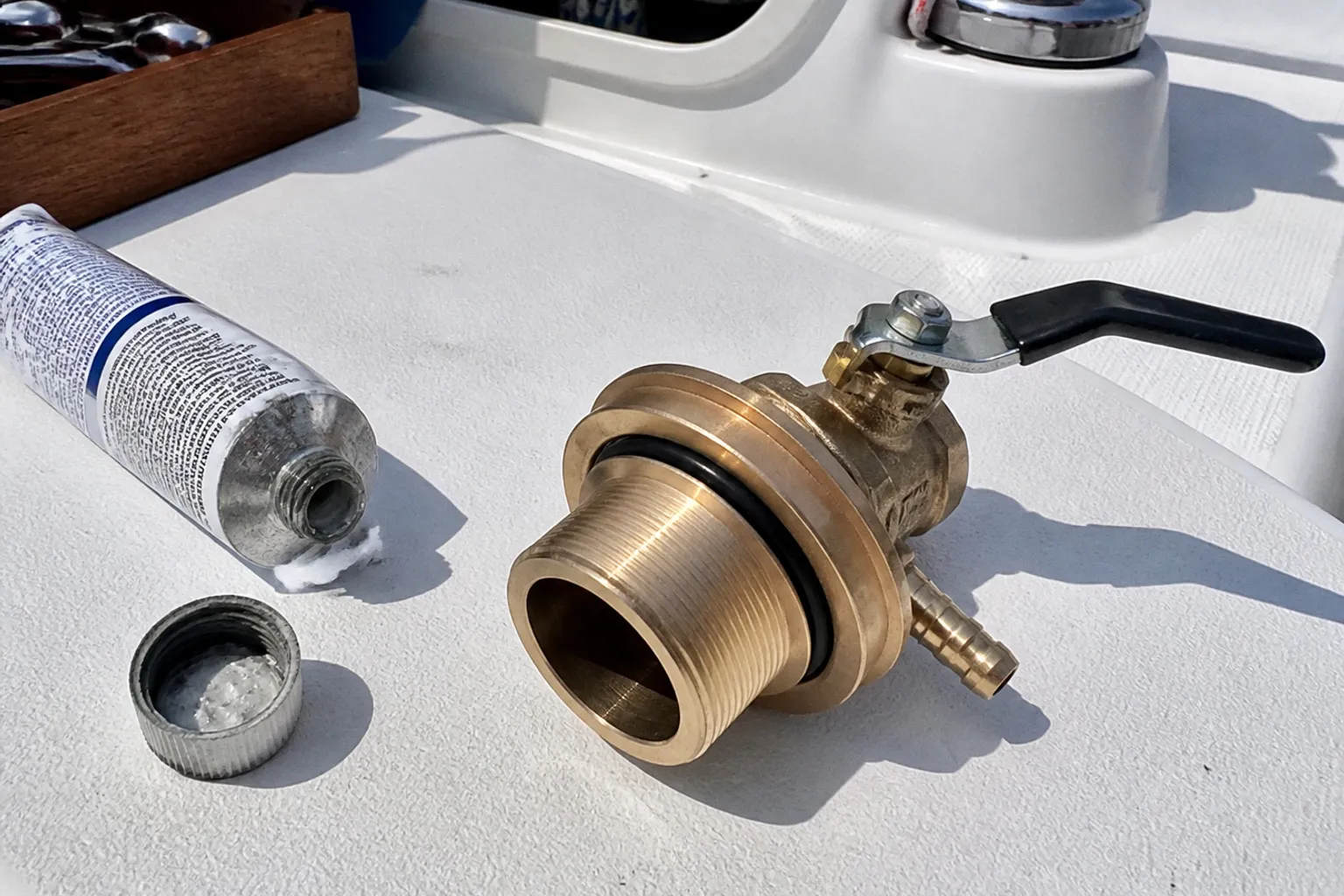

Seeventile an der Yacht: Austausch und sichere Abdichtung
Ein Seeventil, das sich nicht mehr vollständig schließen lässt, ist kein Komfortproblem. Es ist eine offene Verbindung zwischen dem Innenraum der Yacht und dem Meer.
Besonders kritisch wird es, wenn der Kugelhahn schwergängig ist, sich nur noch ruckweise bewegt oder an der Spindel Feuchtigkeit austritt. Dann darf die Wartung nicht bis zum nächsten Werfttermin warten.
Fakt ist: Ein Seeventil unterhalb der Wasserlinie muss zwei Aufgaben zuverlässig erfüllen. Es muss sich im Notfall schließen lassen. Und es muss dauerhaft dicht mit dem Rumpf verbunden sein. Beides hängt nicht nur vom Ventil selbst ab. Material, Borddurchlass, Gewinde, Dichtmittel, Schlauchanschluss und die Montage im Laminat bilden ein gemeinsames System.
Für Eigner klassischer Hallberg-Rassy-Yachten ist das besonders relevant. Viele Boote sind jahrzehntelang unterwegs. Die Armaturen wurden mehrfach überstrichen, die Schläuche gewechselt und die Bilge regelmäßig gereinigt. Von außen sieht die Installation oft ordentlich aus. Unter der Oberfläche können trotzdem Entzinkung, galvanische Korrosion oder ein ermüdeter Borddurchlass arbeiten.
Das Fehlerbild zuerst sauber einordnen
Bevor wir ein Seeventil austauschen, trennen wir drei Fehler voneinander:
1. Der Kugelhahn bewegt sich nicht oder nur schwer.
Ursache können Ablagerungen, Korrosion an der Kugel, eine beschädigte Spindel oder ein mechanisch verspannter Schlauch sein.
2. Der Ventilkörper oder der Borddurchlass ist korrodiert.
Bei Messingarmaturen kann Entzinkung auftreten. Das Bauteil verliert dabei Zink. Zurück bleibt ein poröses, kupferreiches Material. Die Oberfläche kann noch stabil wirken, während der Querschnitt bereits geschwächt ist.
3. Die Verbindung zum Rumpf ist undicht.
Wasser kann am Außenflansch, am Gewinde oder zwischen Borddurchlass und Laminat eintreten. Eine feuchte Bilge ist dabei nicht immer ein eindeutiger Hinweis. Wasser läuft auf einer Yacht gern entlang von Schläuchen und Kabeln, bevor es sichtbar wird.
Die Messung zeigt bei solchen Arbeiten nicht nur den Zustand des Ventils. Wir prüfen auch die Einbausituation. Ist der Schlauch unter Spannung montiert? Dreht sich der gesamte Borddurchlass mit, wenn das Ventil gelöst wird? Gibt es Risse im Gelcoat? Ist der Flansch außen sauber sichtbar oder wurde er mit Antifouling überdeckt?
Ein Griff am Ventil ersetzt diese Prüfung nicht. Ein Kugelhahn kann sich leicht bewegen und trotzdem an der Rumpfdurchführung undicht sein. Umgekehrt kann ein schwergängiger Hahn noch dicht sein, aber im Ernstfall nicht schnell genug schließen.
Ein Seeventil ist erst dann sicher, wenn sich der Hahn bewegen lässt, der Borddurchlass mechanisch gesund ist und die Verbindung zum Rumpf trocken bleibt.
Materialwahl: Rotguss oder Composite-Kunststoff
Die Materialwahl entscheidet über die Lebensdauer der gesamten Installation. Unter der Wasserlinie sind gewöhnliche Messinglegierungen keine gute Dauerlösung im Salzwasser. Standard-Messing, etwa MS58 beziehungsweise CW617N, kann zur Entzinkung neigen. Das gilt besonders dort, wo dauerhaft Meerwasser anliegt und die Armatur galvanisch ungünstig eingebaut ist.
Für metallische Armaturen ist seewasserbeständiger Rotguss die deutlich belastbarere Wahl. Im Yachtbau finden sich dafür Werkstoffe wie CC491N beziehungsweise RG5. Der Werkstoff ist nicht unzerstörbar. Er braucht ebenfalls Kontrolle. Er ist aber für die Belastung unterhalb der Wasserlinie wesentlich geeigneter als ein beliebiges Messingventil aus dem Sanitärhandel.
Eine zweite Möglichkeit sind Composite-Ventile, beispielsweise von TruDesign. Diese Bauteile sind korrosionsfrei und vermeiden viele galvanische Probleme. Das bedeutet nicht, dass man sie unkritisch montieren darf. Kunststoff hat andere Anforderungen an Gewinde, Anzug und Schlauchanschluss. Ein zu fest angezogenes Bauteil kann beschädigt werden. Ein schlecht abgestützter Schlauch kann seitliche Kräfte in das Ventil einleiten.
| Bauteil | Rotguss | Composite-Kunststoff |
|---|---|---|
| Verhalten im Salzwasser | Sehr gut geeignet, sofern der Werkstoff tatsächlich seewasserbeständig ist | Korrosionsfrei und ohne Entzinkungsproblem |
| Sichtprüfung | Korrosion und Entzinkung müssen kontrolliert werden | Risse, Verformung und UV-Schäden prüfen |
| Gewinde | Metallisches Gewinde, Dichtmittel nach Herstellerangabe | Zylindrisches Parallelgewinde, nicht selbstabdichtend durch Festziehen |
| Montage | Hohe mechanische Belastbarkeit, trotzdem nicht überziehen | Sorgfältig ausrichten und vor Verspannung schützen |
| Schlauchanschluss | Mit passenden Niro-Schellen sichern | Ebenfalls mit zwei edelstahlabgedeckten Schellen sichern |
| Typischer Fehler | Messing mit Rotguss verwechseln | Das Gewinde wie ein konisches Rohrgewinde behandeln |
Bei beiden Varianten zählt die Qualität des Borddurchlasses. Ein hochwertiges Ventil auf einem alten, angegriffenen Durchlass ist keine Reparatur. Es ist eine neue Schwachstelle mit einem besseren Hahn davor.
Vor dem Einkauf nehmen wir deshalb die vorhandenen Maße auf:
- Gewindegröße des Borddurchlasses und des Ventils
- Länge des Gewindes und Platzverhältnisse in der Bilge
- Schlauchinnendurchmesser
- Abstand zu Boden, Stringern und benachbarten Armaturen
- Zugänglichkeit für den späteren Notfallschluss
- Material und Zustand des vorhandenen Außenflansches
Die exakte Ausführung kann je nach Baujahr und Rumpfposition einer Hallberg-Rassy variieren. Eine pauschale Werks-Teilenummer gibt es für historische Boote nicht zuverlässig. Entscheidend sind die tatsächlich eingebauten Abmessungen.
Demontage alter Borddurchlässe
Der Ausbau ist häufig der schwierigste Teil. Nicht, weil das Ventil kompliziert wäre. Das Problem ist die Verbindung aus altem Dichtmittel, korrodiertem Gewinde und einem Außenflansch, der sich nach Jahren nicht mehr zerstörungsfrei lösen lässt.
Wir beginnen innen. Der Schlauch wird entfernt und sofort so gesichert, dass kein Wasser oder Werkzeug in die Leitung gelangt. Danach wird der alte Hahn vom Borddurchlass getrennt. Dabei darf der Borddurchlass außen nicht mitdrehen. Eine zweite Person hält den Außenflansch. Bei beengten Verhältnissen hilft ein passendes Gegenwerkzeug. Rohrzangen direkt auf dem sichtbaren Gewinde hinterlassen Beschädigungen und erhöhen die Gefahr, dass das Bauteil abreißt.
Ist der Hahn stark korrodiert, wird er nicht mit Gewalt über den Rumpf verdreht. Wir schneiden ihn gegebenenfalls vorsichtig längs ein und öffnen ihn kontrolliert. Das ist langsamer als rohe Kraft. Es schützt aber das Laminat.
Der äußere Flansch sitzt meist in einer Dichtstoffschicht. Zwei Verfahren sind üblich:
- Der Flansch wird mit einem Kegelsenker ausgebohrt. Dabei wird das Metall schrittweise abgetragen, bis der Flansch seine Spannung verliert.
- Der Flansch wird mit einem Winkelschleifer sternförmig eingeschnitten. Die einzelnen Segmente lassen sich anschließend mit Hammer und Meißel herausnehmen.
Beim Einsatz des Winkelschleifers ist die Rumpfoberfläche die Grenze. Ein kurzer Schnitt zu tief kann mehr Schaden verursachen als ein alter Borddurchlass. Deshalb arbeiten wir mit kleinen Trennscheiben, guter Beleuchtung und ohne Zeitdruck. Das Ziel ist nicht, den Flansch möglichst schnell zu entfernen. Das Ziel ist, das Laminat rund um die Durchführung unbeschädigt zu lassen.
Nach dem Ausbau wird die Öffnung vollständig von altem Dichtmittel befreit. Keine Dichtstoffreste zwischen neuem Flansch und Rumpf belassen. Sie erzeugen eine ungleichmäßige Auflage und können später wie eine weiche Zwischenlage wirken. Die Oberfläche muss trocken, fest und frei von Fett sein.
Die alte Armatur auf Entzinkung prüfen
Bei ausgebauten Messingarmaturen zeigt sich Entzinkung nicht immer als spektakulärer Schaden. Typische Hinweise sind:
- rötliche oder kupferfarbene Bereiche auf der Oberfläche
- poröse Stellen und punktförmige Ausbrüche
- ungewöhnlich weiches Material an Gewinde oder Ventilkörper
- weißliche oder grünliche Korrosionsprodukte
- eine Oberfläche, die sich mit einem harten Werkzeug ungewöhnlich leicht abtragen lässt
Eine rötliche Färbung allein ist noch kein vollständiger Beweis. In Verbindung mit Porosität und Materialverlust ist sie jedoch ein ernstes Warnzeichen. Ein Bauteil unterhalb der Wasserlinie wird nicht durch Überstreichen wieder belastbar.
Den Rumpf für den neuen Borddurchlass vorbereiten
Die Dichtfläche muss mechanisch vorbereitet werden. Antifouling, alte Grundierung und lose Gelcoatreste gehören nicht unter den neuen Außenflansch. Wir markieren die Auflagefläche und entfernen Beschichtungen nur so weit, wie es für eine tragfähige, saubere Dichtung erforderlich ist.
Am Ende soll der Flansch plan aufliegen. Kleine Unebenheiten können mit geeignetem Dichtstoff ausgeglichen werden. Größere Ausbrüche im Laminat sind keine Dichtstoffaufgabe. Sie müssen fachgerecht mit Laminat oder einem dafür vorgesehenen Reparatursystem instandgesetzt werden. Ein dicker Ring aus Dichtmasse ist keine stabile Reparatur.
Die Bohrung selbst darf nicht unnötig vergrößert werden. Der neue Borddurchlass muss satt und passend durch den Rumpf geführt werden. Bei einem Sandwichrumpf oder einer ausgeschäumten Konstruktion ist besondere Vorsicht erforderlich. Wasser darf nicht unkontrolliert in Kernmaterial oder Hohlräume gelangen. Die konkrete Rumpfkonstruktion ist bei älteren Yachten nicht immer anhand eines Blicks in die Bilge eindeutig erkennbar.
Vor der endgültigen Montage setzen wir die Teile trocken zusammen:
1. Borddurchlass durch die Rumpföffnung führen.
2. Außenflansch anlegen.
3. Innen das Ventil und gegebenenfalls einen Zwischenadapter aufschrauben.
4. Schlauchrichtung und Bedienweg prüfen.
5. Sicherstellen, dass der Hahn später mit einer Hand erreichbar ist.
6. Markierungen für die endgültige Stellung anbringen.
Dieser Trockenlauf spart später viel Arbeit. Ein Ventil kann technisch passen und trotzdem falsch stehen. Der Schlauch knickt dann, der Griff zeigt gegen einen Stringer oder der Hahn lässt sich nur mit einem Werkzeug schließen.
Abdichtung unterhalb der Wasserlinie
Die Abdichtung besteht aus zwei getrennten Aufgaben. Der Außenflansch muss dauerhaft gegen den Rumpf abdichten. Das Gewinde zwischen Borddurchlass und Ventil muss ebenfalls dicht werden. Diese Stellen werden nicht automatisch durch dasselbe Verfahren sicher.
Für die Flanschfläche wird ein geeigneter, dauerhaft elastischer Dichtstoff verwendet. Je nach System kommen Polyurethan-Dichtstoffe wie Sikaflex oder vergleichbare Produkte infrage. Auch 3M 4200 beziehungsweise 3M 5200 werden im Bootsbereich verwendet. Maßgeblich sind die Verträglichkeit mit Rumpfmaterial und Armatur, die erforderliche Demontierbarkeit und die Verarbeitungsvorgaben des Herstellers.
Ein maximal haftender Dichtstoff ist nicht in jeder Position die beste Wahl. Bei einem Bauteil, das später wieder ausgebaut werden muss, kann eine zu starke Verklebung den nächsten Refit unnötig erschweren. Gleichzeitig darf die Dichtmasse nicht als Ersatz für eine beschädigte Auflagefläche dienen.
Die Oberfläche muss sauber und trocken sein. Wir tragen den Dichtstoff gleichmäßig auf die vorgesehene Dichtfläche auf. Danach wird der Borddurchlass von außen eingesetzt und innen mit der Mutter beziehungsweise dem Ventil ausgerichtet. Überschüssiges Material wird erst entfernt, wenn die Verbindung sicher sitzt. Nicht die gesamte Fuge ausräumen. Eine saubere, geschlossene Dichtstoffkante ist erwünscht.
Gewinde von TruDesign-Ventilen
Bei TruDesign-Ventilen ist ein Punkt besonders wichtig: Die Gewinde sind zylindrische Parallelgewinde. Sie sind nicht konisch und werden nicht dadurch dicht, dass man sie wie ein NPT-Gewinde immer weiter festzieht.
Wir verwenden ein vom Hersteller geeignetes flüssiges Gewindedichtmittel oder einen dafür freigegebenen Polyurethan-Dichtstoff. Das Mittel wird gleichmäßig auf das Gewinde aufgetragen. Hanf, beliebiges PTFE-Band oder ein ungeeignetes Sanitärdichtmittel sind keine automatische Lösung. Entscheidend ist, dass das Produkt mit dem Composite-Material und dem Medium Meerwasser verträglich ist.
Der Hahn wird bis zur vorgesehenen Stellung eingeschraubt. Dabei richten wir ihn so aus, dass der Schlauch ohne Verdrehung angeschlossen werden kann und der Griff frei bleibt. Wenn die richtige Stellung nur durch extremes Weiterdrehen erreicht wird, stimmt die Kombination aus Borddurchlass, Adapter und Ventil nicht. Nicht mit Gewalt nachhelfen.
Bei Metallventilen gelten dieselben Grundsätze für die Abdichtung des Gewindes. Der Werkstoff ändert nicht die Geometrie des Gewindes. Auch ein Rotgussventil ist nicht automatisch selbstdichtend.
Dichtheit entsteht durch passende Flächen, korrektes Dichtmittel und eine spannungsfreie Montage. Mehr Anzug ersetzt keine dieser drei Voraussetzungen.
Schlauchanschluss und mechanische Entlastung
Der Schlauchanschluss wird oft unterschätzt. Ein Ventil kann am Rumpf perfekt abgedichtet sein und trotzdem durch einen zu kurzen oder falsch geführten Schlauch belastet werden. Der Schlauch darf den Hahn nicht seitlich aus seiner Achse ziehen. Er muss einen sauberen Biegeradius einhalten und darf weder knicken noch an scharfen Kanten scheuern.
Am Anschluss verwenden wir zwei edelstahlabgedeckte Schlauchschellen aus Niro. Die Schellen werden versetzt montiert, damit ihre Schraubenköpfe nicht übereinanderliegen. Beide müssen auf dem zylindrischen Schlauchbereich sitzen. Eine Schelle auf der Kante eines Fittings oder direkt am Ende des Schlauchs hält nicht zuverlässig.
Die Schellen sind kein Ersatz für einen passenden Schlauch. Der Innendurchmesser muss zum Anschluss passen. Ein Schlauch, der nur mit Gewalt über einen zu großen Stutzen gezogen wird, steht unter dauerhafter Spannung. Ein zu weiter Schlauch wird durch Schellen nicht zu einer fachgerechten Verbindung.
Nach dem Anziehen prüfen wir:
- sitzt der Schlauch vollständig auf dem Anschluss?
- stehen beide Schellen auf dem Schlauch und nicht auf der Fittingkante?
- sind die Schrauben zugänglich?
- scheuert der Schlauch an Rumpf, Motor oder Schott?
- lässt sich der Hahn vollständig öffnen und schließen?
- bleibt der Schlauch bei der Bewegung des Ventils spannungsfrei?
Die Schellen werden fest angezogen, aber nicht zerstört. Eine überdrehte Schelle ist kein Sicherheitsgewinn. Der Schraubenkopf und das Band müssen intakt bleiben.
Prüfung nach dem Einbau
Der erste Test beginnt nicht mit dem Zuwasserlassen. Wir prüfen zunächst an Land die Mechanik. Der Kugelhahn muss vollständig schließen und öffnen. Der Griff darf nicht an Bauteilen anschlagen. Der Borddurchlass darf sich dabei nicht im Rumpf verdrehen.
Anschließend kontrollieren wir die Dichtstofffuge. Sie muss entsprechend der Herstellerangabe aushärten. Die Verarbeitungszeit hängt von Temperatur, Luftfeuchtigkeit, Schichtdicke und Produkt ab. Ein frisch eingesetzter Borddurchlass gehört nicht unmittelbar danach ins Wasser, nur weil sich die Oberfläche trocken anfühlt.
Beim ersten Wasserkontakt bleibt die Stelle zugänglich. Wir trocknen den Bereich vorher vollständig und kontrollieren ihn nach dem Zuwasserlassen erneut. Ein trockener Finger und eine helle Lampe sind dabei hilfreicher als ein kurzer Blick in die Bilge. Nach einigen Minuten wird nochmals geprüft. Bei einer sichtbaren Feuchtigkeit wird das Ventil nicht einfach nachgezogen. Die Ursache muss festgestellt werden.
Ist die Undichtigkeit am Gewinde, liegt sie möglicherweise an falschem Dichtmittel oder unzureichender Gewindeeinbindung. Tritt Wasser am Außenflansch ein, muss die Flanschabdichtung geprüft werden. Kommt Wasser zwischen Laminat und Borddurchlass, reicht Nachziehen in der Regel nicht aus. Dann muss die Verbindung erneut ausgebaut und sauber hergestellt werden.
Wartung an Bord und im Winterlager
Ein Seeventil wird nicht erst bei der Reparatur gewartet. Es muss im normalen Bordbetrieb bewegt werden. Ein Hahn, der jahrelang in derselben Stellung bleibt, kann festgehen. Hallberg-Rassy weist in den Betriebsanleitungen darauf hin, die Kugelhähne im Zusammenhang mit dem Winterlager zu bewegen. Im Eis oder an Land sollen sie geöffnet sein.
Das ist keine nebensächliche Empfehlung. Ein geschlossenes Ventil kann Wasser einschließen. Gefriert dieses Wasser, entstehen Kräfte im Ventilkörper und in der angeschlossenen Leitung. Deshalb werden die Hähne im Winterlager geöffnet. Die Schläuche und angeschlossenen Systeme müssen ebenfalls so geprüft werden, dass kein eingeschlossenes Wasser zu Schäden führen kann.
Bei jeder Kontrolle wird der Hahn langsam bewegt. Nicht mit einer Rohrzange. Wenn er schwergängig ist, suchen wir zuerst nach der Ursache. Ein festsitzender Griff kann auf Korrosion oder Ablagerungen hindeuten. Gewalt kann die Spindel beschädigen oder das gesamte Ventil im Borddurchlass verdrehen.
Für die regelmäßige Wartung genügt eine kurze, feste Routine:
1. Hahn bewegen.
Jeden relevanten Kugelhahn vollständig öffnen und schließen. Die Bewegung muss gleichmäßig sein. Ruckeln und Knacken sind Warnzeichen.
2. Borddurchlass ansehen.
Auf Risse, Korrosionsspuren, Grünspan, rötliche Materialveränderungen und Feuchtigkeit prüfen. Auch die Rückseite des Flansches gehört zur Kontrolle.
3. Schlauch und Schellen kontrollieren.
Der Schlauch darf keine weichen Stellen, Risse oder Scheuerstellen zeigen. Beide Niro-Schellen müssen fest, unbeschädigt und zugänglich sein.
4. Bilge trocken halten.
Eine trockene Bilge macht neue Feuchtigkeit sichtbar. Öl, Schmutz und stehendes Wasser verdecken kleine Leckagen.
5. Winterlager richtig vorbereiten.
Hähne bewegen und in der vorgesehenen offenen Stellung belassen. Leitungen auf eingeschlossenes Wasser prüfen.
6. Nach Arbeiten an der Anlage erneut prüfen.
Wird ein Schlauch, ein Seeventil oder ein angeschlossener Filter ausgebaut, kontrollieren wir nach dem Zusammenbau nicht nur die bearbeitete Stelle, sondern die gesamte Kraftlinie vom Borddurchlass bis zum Schlauch.
Die Wartungsintervalle hängen von Material, Alter, Einsatzgebiet und Einbauposition ab. Ein Ventil im Maschinenraum mit hoher Wärmebelastung und ein Außenborddurchlass im ständig nassen Bereich altern nicht gleich. Eine starre Zahl ersetzt deshalb keine Sicht- und Funktionsprüfung.
Wann der Austausch nicht mehr aufgeschoben werden sollte
Ein Austausch ist fällig, wenn der Hahn nicht sicher schließt, der Ventilkörper Anzeichen von Entzinkung zeigt oder der Borddurchlass im Rumpf Spiel hat. Auch eine dauerhaft feuchte Dichtfuge ist kein Zustand, den man mit zusätzlichem Dichtstoff von innen dauerhaft behebt.
Bei einer klassischen Fahrtenyacht lohnt es sich, die Seeventile systematisch zu erfassen. Nicht nur das auffällige Bauteil wird ersetzt. Wir prüfen alle Durchlässe nach Position, Material, Zugänglichkeit und Anschluss. Häufig wurden im Laufe der Jahre einzelne Armaturen ersetzt. Dann findet man an einem Schiff Messing, Rotguss, vernickelte Bauteile und Composite-Kunststoff nebeneinander.
Diese Mischung ist nicht automatisch gefährlich. Sie verlangt aber eine saubere Bewertung. Der neue Werkstoff muss zur Einbausituation passen. Der Schlauchdurchmesser muss stimmen. Die Bedienung muss erreichbar bleiben. Und die Abdichtung muss nach einem nachvollziehbaren System erfolgen.
Bei beschädigtem Laminat, unklarer Rumpfkonstruktion oder nicht zugänglicher Gegenmutter endet die sinnvolle Eigenleistung. Dann gehört die Arbeit in eine Fachwerkstatt mit geeigneter Hebe- und Sicherungstechnik. Das ist keine Frage von Erfahrung oder Mut. Ein Borddurchlass ist ein sicherheitskritisches Bauteil. Fehler zeigen sich möglicherweise erst im Wasser.
Fazit
Seeventile austauschen an einer Hallberg-Rassy ist kein komplizierter Vorgang, wenn die Arbeit in der richtigen Reihenfolge erfolgt. Wir beurteilen zuerst das Fehlerbild. Danach wählen wir einen geeigneten Werkstoff, bauen die alte Armatur kontrolliert aus, bereiten die Rumpffläche sauber vor und montieren Borddurchlass, Ventil und Schlauch ohne Verspannung.
Rotguss ist unter der Wasserlinie eine bewährte metallische Lösung. TruDesign-Composite vermeidet Korrosion, verlangt aber einen korrekten Umgang mit den zylindrischen Parallelgewinden. Standard-Messing bleibt bei dauerhaftem Salzwasserkontakt kritisch. Zwei ordentliche Niro-Schlauchschellen sind Pflicht. Ein sauberer Dichtungssitz ist wichtiger als eine große Menge Dichtstoff.
Die entscheidende Arbeit endet nicht mit dem Anziehen der Mutter. Wir prüfen die Beweglichkeit, lassen den Dichtstoff aushärten, kontrollieren die Stelle nach dem Zuwasserlassen und bewegen die Hähne auch im laufenden Betrieb. So bleibt aus einer Reparatur eine belastbare Bordinstallation.
