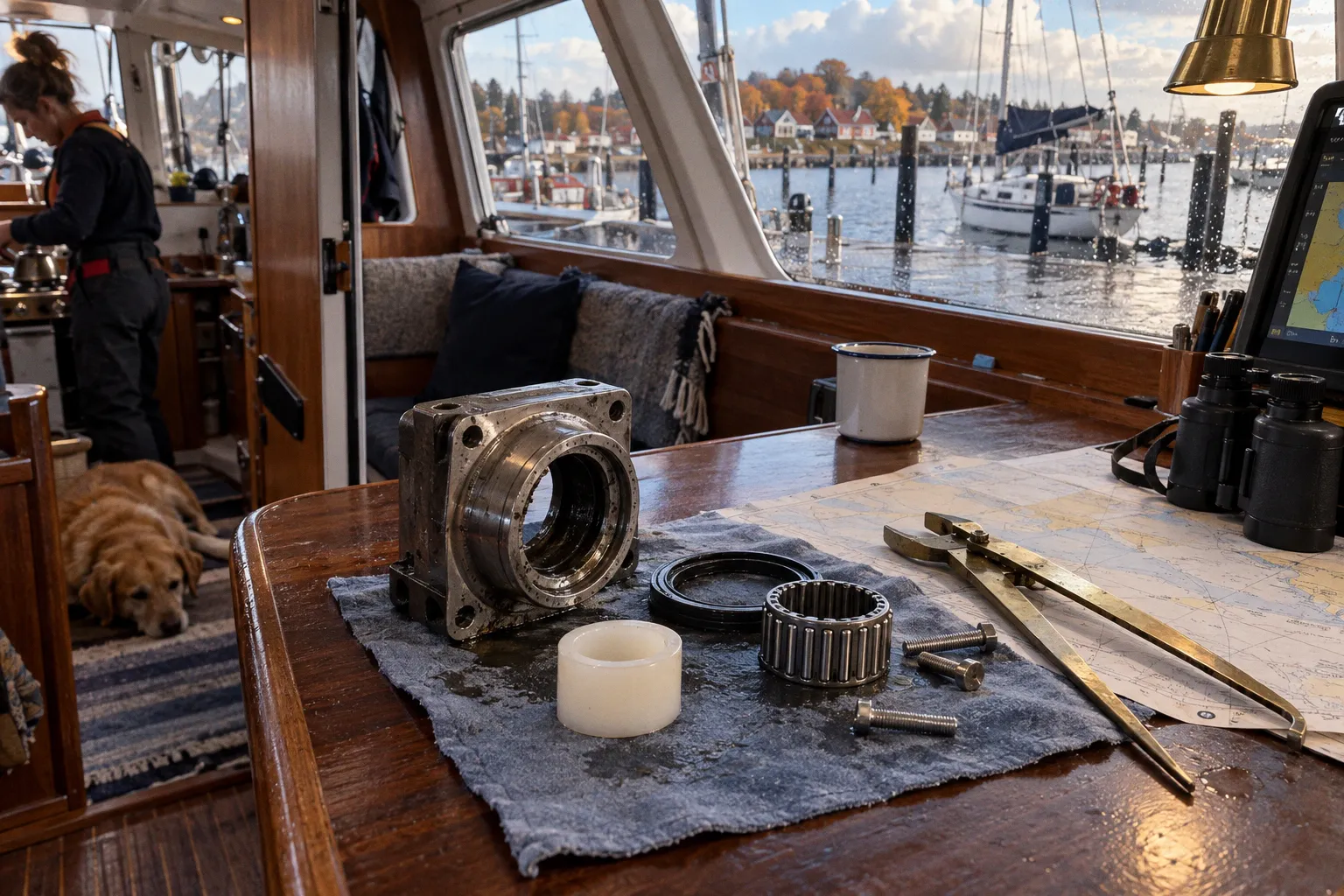

Ruderlager an der Segelyacht: Spiel prüfen und fachgerecht tauschen

Es zeigt, dass die Ruderwelle nicht mehr sauber geführt wird.

Das Spiel im Ruderlager zu prüfen und auszutauschen, gehört deshalb zur grundlegenden Instandhaltung einer Fahrtenyacht. Die Arbeit ist überschaubar, wenn die Ursache sauber festgestellt wird. Sie wird teuer und aufwendig, wenn man nur die Symptome behandelt, Fett in ein ungeeignetes Lager drückt oder das falsche Antifouling bis an die Lagerstelle streicht.

Wir gehen deshalb in einer festen Reihenfolge vor: Spiel feststellen, Lagerbauart erkennen, Werkstoff und Passung beurteilen, Ruderanlage ausbauen und anschließend die Ursache des Verschleißes beseitigen.

Diagnose: Wann das Lagerspiel zum Sicherheitsrisiko wird

Ein verschlissenes Ruderlager kündigt sich meist nicht durch einen vollständigen Ausfall an. Die ersten Anzeichen sind mechanischer Natur:

• Das Ruder lässt sich im Stillstand seitlich oder nach vorn und achtern bewegen.
• Beim Wechsel der Ruderrichtung ist ein deutliches Klopfen oder Poltern zu hören.
• Die Ruderwelle läuft nicht mehr mittig im Ruderkoker.
• Die Steuerung fühlt sich bei kleinen Kurskorrekturen unpräzise an.
• Nach dem Kranen sind blanke Laufspuren, Materialabrieb oder ungleichmäßige Berührungen an der Welle sichtbar.
• Das Ruder läuft schwergängig, obwohl kein nennenswerter Verschleiß festgestellt wurde.

Der letzte Punkt wird häufig falsch eingeordnet. Schwergängigkeit bedeutet nicht automatisch, dass das Lager zu eng sitzt. Ein ungeeignetes Schmiermittel, Salzablagerungen, Antifouling im Lagerbereich oder eine schief stehende Ruderwelle können denselben Eindruck erzeugen.

So prüfen wir das Spiel

Die Prüfung beginnt im Winterlager. Das Ruder muss entlastet sein. Bei einer im Wasser liegenden Yacht lässt sich die Bewegung zwar fühlen, aber nicht zuverlässig beurteilen. Das Wasser, die Lagerkräfte und die eingeschränkte Zugänglichkeit verfälschen den Eindruck.

Wir fassen das Ruderblatt möglichst weit unten an und bewegen es quer zur Ruderwelle. Eine zweite Person beobachtet gleichzeitig die Ruderwelle am oberen und unteren Lager. Entscheidend ist nicht nur, ob sich das Ruder bewegt. Entscheidend ist, wo die Bewegung entsteht.

Bewegt sich die Welle gemeinsam mit dem Ruderblatt, liegt die Ursache möglicherweise an der Ruderaufhängung, an einer gelockerten Verbindung oder am Quadranten. Bleibt die Welle im oberen Bereich stehen, während sich das Ruderblatt bewegt, kommt das Spiel aus der Lagerung.

Danach prüfen wir die Ruderwelle selbst. Sie darf keine tiefen Einlaufspuren, starken Korrosionsnarben oder fühlbaren Absätze aufweisen. Ein neues Lager kann eine beschädigte Welle nicht dauerhaft ausgleichen. Die Buchse wird dann an einer verschlissenen Oberfläche weiterarbeiten. Das Spiel kommt zurück.

Ein neues Ruderlager repariert keine verschlissene Ruderwelle. Die Welle gehört zur Diagnose, nicht erst zur Montage.

Bei Bronze- und klassischen Gleitlagern ist ein Spiel von etwa 1 mm ein deutlicher Hinweis auf Verschleiß. Das ist kein universeller Grenzwert für jede Yacht und jede Lagerkonstruktion. Die genaue Auslegung hängt von Wellendurchmesser, Lagerlänge, Werkstoff und Bauform ab. Als praktische Größenordnung zeigt dieser Wert jedoch, dass die Führung nicht mehr sauber arbeitet.

Lager oder Ruderwelle: Wo sitzt der Fehler?

Für die weitere Arbeit müssen wir drei Fehlerbilder auseinanderhalten:

Die Messung zeigt damit mehr als ein einfaches Wackeln am Ruder. Wir müssen feststellen, ob das Lager zu groß geworden ist, ob die Welle nicht mehr rund läuft oder ob beide Bauteile zueinander falsch ausgerichtet sind.

Die Tücke der Werkstoffe: Warum POM-Buchsen ein Übermaß benötigen

Auf älteren Fahrtenyachten findet man häufig Nylonbuchsen aus Polyamid 6. Der Werkstoff war lange verbreitet und funktioniert unter günstigen Bedingungen zuverlässig. Bei dauerhafter Wasserlagerung nimmt Polyamid jedoch Wasser auf und kann aufquellen. Das Lager wird enger. Im ungünstigen Fall läuft die Ruderwelle schwergängig oder sitzt nach längerer Zeit nahezu fest.

Der Wechsel auf einen moderneren Lagerwerkstoff ist deshalb oft sinnvoll. Für gedrehte Gleitlagerbuchsen werden unter anderem POM, auch Delrin genannt, Torlon oder andere Spezialkunststoffe eingesetzt. Die Auswahl hängt von der vorhandenen Konstruktion, der Belastung und der verfügbaren Fertigung ab. Ein Werkstoffname allein ersetzt keine passende Auslegung.

POM ist dimensionsstabiler als ältere Nylonwerkstoffe, aber nicht völlig frei von Wasseraufnahme. Bei POM-C kann sie bei dauerhafter Wasserbelastung etwa 0,8 Prozent betragen. Das klingt zunächst gering. Bei einer engen Gleitpassung reicht es dennoch aus, um den Lauf zu verändern.

Das richtige Spiel der POM-Buchse

Wer eine POM-Gleitlagerbuchse selbst anfertigen lässt oder nach Zeichnung drehen lässt, darf den Innendurchmesser nicht auf das Nennmaß der Ruderwelle setzen. In der Praxis wird ein leichtes Übermaß von etwa 0,3 bis 0,5 mm eingeplant. Damit bleibt auch bei der geringen Wasseraufnahme genügend Laufspiel.

Das bedeutet nicht, dass jede Ruderwelle pauschal mit 0,5 mm Spiel gelagert werden muss. Das Maß bezieht sich auf die praktische Auslegung der Buchse und muss zur konkreten Ruderwelle passen. Vor der Fertigung wird deshalb gemessen:

1. Wir messen den Wellendurchmesser an mehreren Stellen.

2. Wir prüfen, ob die Welle rund ist oder bereits Einlaufspuren aufweist.

3. Wir kontrollieren den Durchmesser der Lageraufnahme.

4. Wir bestimmen die vorhandene Lagerlänge.

5. Wir prüfen, ob oberes und unteres Lager in einer Flucht liegen.

6. Erst danach wird der Innendurchmesser der neuen Buchse festgelegt.

Die Messung an nur einer Stelle reicht nicht. Eine Ruderwelle kann durch Verschleiß oval geworden sein. Auch Rostnarben oder alte Einlaufspuren werden übersehen, wenn der Messschieber nur einmal angesetzt wird.

Selbstjustierende Lager bei schräger Welle

Bei manchen modernen Lagerlösungen kommen selbstausrichtende Pendellager zum Einsatz. Jefa-Pendellager können Winkelabweichungen der Ruderwelle von bis zu 15 Grad ausgleichen. Das ist ein konstruktiver Vorteil, aber kein Freibrief für einen beliebigen Einbau.

Ein Pendellager kann eine begrenzte Winkeldifferenz aufnehmen. Es beseitigt keine lose Lageraufnahme, keine beschädigte Welle und keine falsche Position des Ruderkokers. Wenn die Ruderwelle stark verspannt ist, muss die Ursache gefunden werden. Sonst arbeitet auch ein ausgleichendes Lager dauerhaft unter ungünstigen Bedingungen.

Bei einer klassischen Yacht mit gedrehten Gleitbuchsen ist die Fluchtung noch wichtiger. Die Buchsen müssen zueinander passen. Eine neue Buchse mit korrektem Innendurchmesser läuft nicht sauber, wenn die Lageraufnahmen schief stehen oder die Welle beim Einführen seitlich gedrückt wird.

Wartungsmythen entlarvt: Warum Fett bei modernen Lagern schadet

Ein häufiges Missverständnis lautet: Ein Lager braucht Fett, damit die Ruderwelle leicht läuft. Das stimmt bei modernen Jefa-Rollen- und Nadellagern nicht. Diese Lager dürfen keinesfalls mit Fett geschmiert werden.

Das Funktionsprinzip ist hier ein anderes. Wasser dient als Schmiermittel. Fett bindet Schmutz und Salz. Bei Rollen- oder Nadellagern kann es außerdem den freien Lauf der Wälzkörper behindern. Was gut gemeint ist, führt dann zu einer schwergängigen oder ungleichmäßig laufenden Ruderanlage.

Die Pflege bleibt trotzdem notwendig. Schmutz und Salz werden mit klarem Wasser oder einer milden Seifenlauge ausgespült. Anschließend muss die Lagerstelle frei von Sand, Farbresten und Ablagerungen sein. Starkes Hochdruckreinigen direkt auf empfindliche Dichtungen oder Lager ist keine gute Lösung. Der Wasserstrahl kann Verunreinigungen tiefer in die Lagerstelle drücken oder Dichtungen beschädigen.

Bei einfachen Gleitbuchsen ist die Situation anders. Hier entscheidet der konkrete Werkstoff über die zulässige Pflege. Eine POM-Buchse wird nicht automatisch durch Fett besser. Die Gleitpaarung muss für Wasserbetrieb ausgelegt sein. Schmiermittel dürfen nur eingesetzt werden, wenn der Lagerhersteller oder die konkrete Konstruktion das vorsieht.

Wenn ein Lager plötzlich schwer läuft

Eine schwergängige Ruderanlage sollte nicht durch kräftigeres Lenken oder großzügiges Fetten behandelt werden. Wir arbeiten die möglichen Ursachen ab:

• Ruderwelle und Lagerbereich mit klarem Wasser reinigen.
• Prüfen, ob Antifouling in die Lagerstelle gelangt ist.
• Welle auf Salzkrusten und Farbauftrag kontrollieren.
• Ruderanlage auf Fluchtung und seitliche Verspannung prüfen.
• Lagerbauart feststellen.
• Erst danach entscheiden, ob ein Austausch erforderlich ist.

Moderne Jefa-Lager werden nicht durch Fett gepflegt. Das ist einer der Punkte, bei denen eine alte Werkstattgewohnheit an einer modernen Lagerkonstruktion Schaden anrichten kann.

Elektrolyse vorbeugen: Der kritische 50-Millimeter-Abstand beim Antifouling

Antifouling gehört nicht in den unmittelbaren Bereich von Ruderlager und Ruderwelle. Besonders kupfer- oder metallhaltige Beschichtungen können elektrochemische Korrosion fördern. Das betrifft die Ruderwelle ebenso wie Lager, Befestigungen und angrenzende Metallteile.

Um die Lagerstelle herum muss ein Abstand von mindestens 50 mm zu metallhaltigem Antifouling frei bleiben. Dieser Bereich wird nicht aus Bequemlichkeit ausgespart. Er schützt die metallischen Bauteile vor einer unerwünschten elektrochemischen Umgebung.

In der Praxis sieht man häufig einen unsauberen Übergang: Das Unterwasserschiff wird gestrichen, und der Pinsel fährt bis an die Welle oder über den Rand des Ruderkokers. Später ist die Lagerstelle mit mehreren Schichten Farbe zugesetzt. Das Ruder läuft schwer. Die Ursache wird dann fälschlich im Lager selbst gesucht.

Die Arbeitsreihenfolge ist klar:

1. Alte Beschichtung im Bereich der Ruderwelle und des Lagers vorsichtig entfernen.

2. Lagerstelle und Welle auf Korrosion prüfen.

3. Den Bereich von mindestens 50 mm um Lager und Welle frei von kupfer- oder metallhaltigem Antifouling halten.

4. Antifouling nur auf den dafür vorgesehenen Flächen auftragen.

5. Nach dem Trocknen prüfen, ob keine Farbnasen in die Lagerstelle ragen.

6. Ruder vor dem Zuwasserlassen erneut auf freien Lauf kontrollieren.

Der freie Bereich muss nicht ungepflegt aussehen. Entscheidend ist, dass kein ungeeigneter Beschichtungsaufbau direkt an der Lagerstelle endet. Eine saubere Kante ist besser als ein vollständig gestrichener, aber mechanisch und elektrochemisch problematischer Bereich.

Die Ruderwelle braucht an der Lagerstelle kein möglichst dickes Schutzpaket. Sie braucht eine saubere, passende und frei bewegliche Führung.

Ruderbuchsen wechseln: Vorbereitung und Ausbau im Winterlager

Der Austausch beginnt nicht mit dem Herausziehen der Buchse. Er beginnt mit der Dokumentation der vorhandenen Anlage. Vor dem Lösen von Verbindungen fotografieren wir die Stellung des Quadranten, der Klemmen und gegebenenfalls der Rudersperre. Markierungen an Welle und Bauteilen helfen später beim Zusammenbau.

Das Ruder muss für den Ausbau nach unten herausgezogen werden können. Dazu braucht die Yacht ausreichend Höhe über dem Boden. Reicht die Höhe im Winterlager nicht aus, muss unter dem Ruderblatt ein Loch ausgehoben werden. Die notwendige Schaftlänge darf nicht unterschätzt werden. Ein Ruder, das wenige Zentimeter auf dem Boden aufsteht, lässt sich nicht sicher absenken.

Vor dem Lösen des Quadranten oder anderer Klemmverbindungen sichern wir das Ruderblatt gegen Umkippen. Das Ruder ist schwer und kann sich nach dem Lösen der oberen Verbindung plötzlich bewegen. Die Sicherung muss das Gewicht aufnehmen, nicht nur ein seitliches Pendeln verhindern.

Ausbau in sinnvoller Reihenfolge

Die genaue Konstruktion ist von der Yacht abhängig. Das grundsätzliche Vorgehen bleibt jedoch ähnlich:

1. Ruderanlage entlasten und Ruderblatt gegen Umfallen sichern.

2. Position von Quadrant, Klemmen und Ruderschaft markieren.

3. Steuerseile, Gestänge oder Anschlüsse so lösen, dass keine Kräfte auf der Welle bleiben.

4. Oberes Lager, Ruderkoker und Wellenbereich reinigen.

5. Ruderwelle nach unten absenken oder das Ruder vollständig herausziehen.

6. Alte Buchsen ausbauen, ohne die Lageraufnahme zu beschädigen.

7. Welle und Lagergehäuse vermessen.

8. Neue Buchsen trocken und ohne Verkanten einsetzen.

9. Ruderwelle vorsichtig einführen und auf freien Lauf prüfen.

10. Quadrant und Steueranschlüsse in der ursprünglichen Position montieren.

11. Ruderanschläge kontrollieren und die Anlage über den gesamten Weg bewegen.

Bei festsitzenden Buchsen ist Gewalt selten die beste erste Maßnahme. Ein Lagergehäuse aus Aluminium oder GFK kann durch Meißelschläge, schief angesetzte Abzieher oder unkontrollierte Erwärmung beschädigt werden. Besser ist eine passende Ausziehvorrichtung. Bei einer eingeklebten oder stark korrodierten Buchse muss zunächst geklärt werden, wie die vorhandene Konstruktion ausgeführt ist.

Die neue Buchse darf nicht mit einem Hammer schräg in die Aufnahme getrieben werden. Sie wird sauber ausgerichtet und mit einer geeigneten Druckvorrichtung eingepresst oder nach Herstellervorgabe eingesetzt. Vorher müssen Sitz und Buchse frei von Graten, Farbresten und Fremdkörpern sein.

Nach dem Einbau ist die Arbeit noch nicht beendet

Nach dem Einsetzen der Ruderwelle wird die Anlage von Hand über den gesamten Ruderausschlag bewegt. Sie muss ohne harten Punkt laufen. Ein kleiner Widerstand an einer bestimmten Stelle weist auf eine Winkelfehler, eine beschädigte Welle oder eine verkantete Buchse hin.

Danach wird das Spiel erneut geprüft. Ein völlig starres Ruder ist dabei nicht automatisch ein Qualitätsmerkmal. Eine Gleitlagerung braucht ein passendes Laufspiel. Wird die Buchse zu eng gefertigt, kann sie nach Wasseraufnahme klemmen. Wird sie zu weit gefertigt, bleibt das ursprüngliche Problem bestehen.

Auch der Quadrant verdient Aufmerksamkeit. Die Klemmschrauben müssen zur konkreten Ruderwelle und zur vorhandenen Verbindung passen. Ein allgemeines Drehmoment lässt sich ohne Wellendurchmesser, Schraubengröße und Herstellerangabe nicht seriös nennen. Entscheidend ist, dass die Klemmung sicher sitzt und die Welle nicht beschädigt wird.

Was bei klassischen Fahrtenyachten besonders zählt

Bei einer älteren Fahrtenyacht ist die Ruderanlage selten ein isoliertes Einzelteil. Das Lager sitzt in einer Struktur, die über Jahrzehnte Feuchtigkeit, Vibrationen, Grundberührungen und wechselnde Belastungen gesehen hat. Deshalb reicht es nicht, die alte Buchse durch eine neue mit gleichem Maß zu ersetzen.

Wir prüfen auch:

• den Zustand des Ruderkokers,
• die Verbindung zwischen Ruderwelle und Ruderblatt,
• den Sitz des Quadranten,
• die Dichtbereiche oberhalb des Ruderkokers,
• Korrosion an metallischen Bauteilen,
• die Fluchtung von oberem und unterem Lager,
• freie Bewegung bis zu den mechanischen Ruderanschlägen.

Eine kleine Grundberührung kann die Ruderwelle verbiegen, ohne dass das Ruderblatt sofort sichtbar beschädigt ist. Eine solche Welle läuft dann an einer Stelle frei und an einer anderen Stelle schwer. Wer nur das Lager ausmisst, kann den Fehler übersehen.

Auch das obere Lager darf nicht vergessen werden. Die untere Buchse bekommt durch das Gewicht des Ruders und die hydrodynamischen Kräfte viel Aufmerksamkeit. Das obere Lager beeinflusst jedoch die Führung und die Fluchtung der gesamten Welle. Verschleiß an beiden Stellen kann sich gegenseitig verstärken.

Die Ruderanlage ist dann instand gesetzt, wenn sie nicht nur im Stand ruhig bleibt, sondern auch unter Bewegung gleichmäßig arbeitet. Das lässt sich im Winterlager durch den vollständigen Ruderausschlag prüfen. Nach dem Zuwasserlassen folgt eine erneute Kontrolle, bevor die Yacht auf längere Fahrt geht.

Meine Wartungsliste für die Ruderaufhängung

Vor jedem größeren Törn und während des Winterlagers arbeite ich die folgenden Punkte ab:

• Ruderblatt kräftig quer zur Welle bewegen und auf Poltern achten.
• Bewegung von einer zweiten Person an oberem und unterem Lager beobachten lassen.
• Ruderwelle auf Riefen, Korrosion, Farbauftrag und Einlaufspuren prüfen.
• Bei Bronze- oder Gleitlagern auffälliges Spiel messen, nicht nur nach Gefühl beurteilen.
• Bei POM-Buchsen die Wasseraufnahme und das erforderliche Laufspiel berücksichtigen.
• Alte Nylonbuchsen bei dauerhafter Wasserlagerung besonders kritisch prüfen.
• Lagerbauart feststellen, bevor Schmiermittel verwendet werden.
• Jefa-Rollen- und Nadellager niemals fetten.
• Moderne Lager nur mit klarem Wasser oder milder Seifenlauge von Salz und Schmutz reinigen.
• Mindestens 50 mm Abstand von kupfer- oder metallhaltigem Antifouling zu Ruderlager und Ruderwelle einhalten.
• Beim Ausbau ausreichend Höhe unter dem Ruderblatt einplanen oder ein Loch im Boden vorsehen.
• Ruderwelle vor dem Buchsenwechsel an mehreren Stellen messen.
• Lageraufnahme und Welle auf Fluchtung prüfen.
• Nach dem Einbau den gesamten Ruderausschlag ohne harten Punkt durchfahren.
• Quadrant, Klemmen und Steueranschlüsse auf sicheren Sitz kontrollieren.
• Spiel und Leichtgängigkeit nach dem Zuwasserlassen erneut prüfen.

Fakt ist: Ein Ruderlager verschleißt nicht plötzlich. Das Poltern, die unpräzise Steuerung und die schwergängige Ruderwelle sind früh erkennbare Hinweise. Wer die Bewegung richtig zuordnet, den Werkstoff der Buchse berücksichtigt und den Bereich um die Ruderwelle beim Antifouling freihält, vermeidet viele Folgefehler.

Das Ziel ist keine möglichst stramme Ruderanlage. Das Ziel ist eine sauber geführte Ruderwelle mit passendem Spiel, freiem Lauf und einer Lagerung, die auch nach längerer Wasserlagerung zuverlässig arbeitet.
