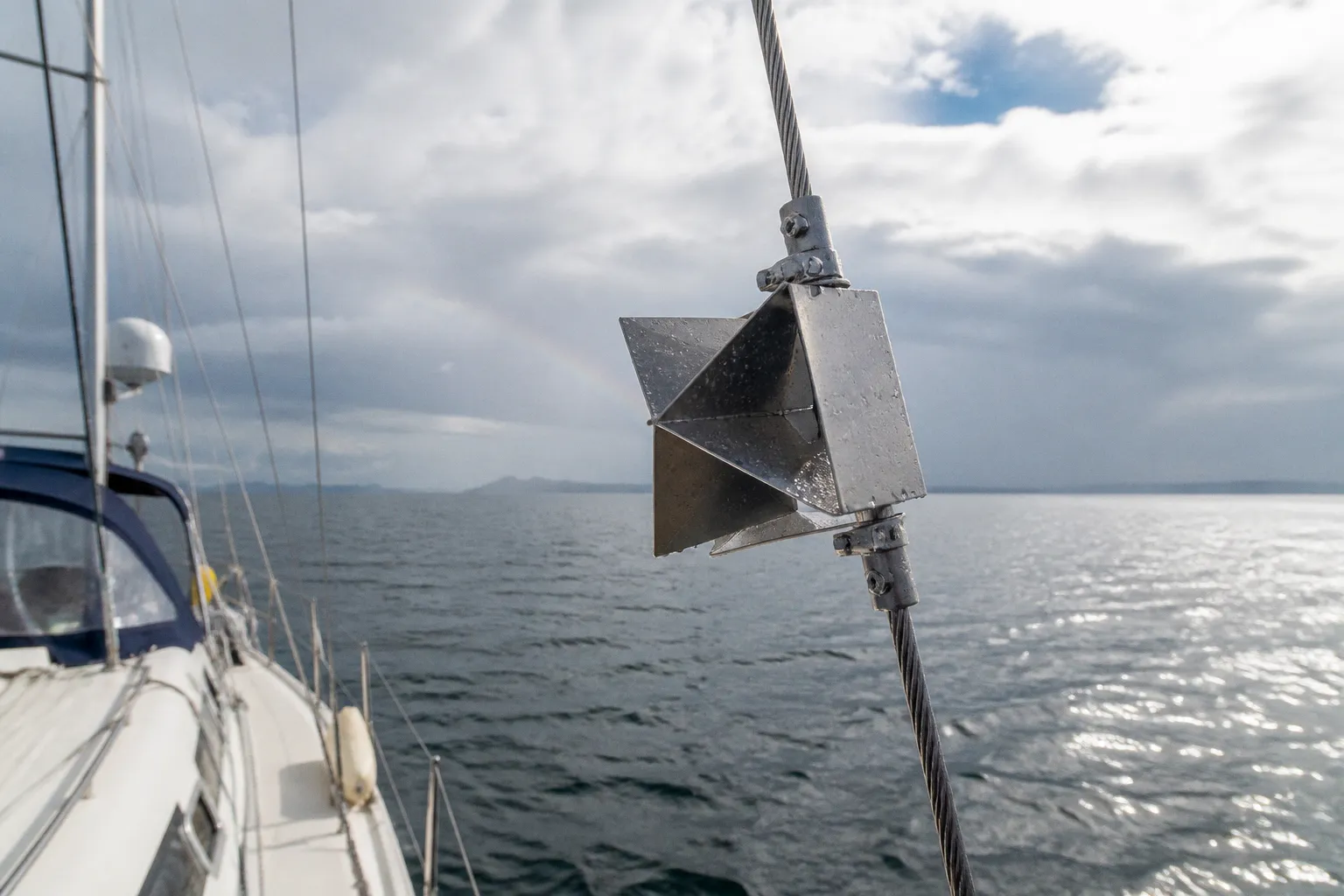

Radarreflektor: Montageposition und ihr Einfluss auf die Reichweite

Sitzt der Reflektor zu niedrig, verschwindet er bei Seegang im Wellental hinter dem eigenen Rumpf. Bei Krängung verschlechtert sich zusätzlich die wirksame Reflexionsfläche.

Fakt ist: Die Montagehöhe bestimmt den Radarhorizont. Sie entscheidet nicht allein über die Sichtbarkeit, aber sie setzt eine harte physikalische Grenze. Ein kleiner Reflektor an der richtigen Stelle kann deshalb wirksamer sein als ein größeres Modell, das ungünstig am Heckkorb oder an der Kajütdachkante hängt.

Die Montagehöhe bestimmt den Radarhorizont

Radar arbeitet nicht wie ein Scheinwerfer. Die elektromagnetischen Wellen breiten sich annähernd geradlinig aus. Die Erdkrümmung und die Höhe der beiden beteiligten Antennen begrenzen die theoretische Entfernung, in der ein Ziel überhaupt erkannt werden kann.

Für den Radarhorizont verwenden wir die Näherungsformel:

2,23 × (√Antennenhöhe + √Zielhöhe) Seemeilen

Die Höhen werden in Metern eingesetzt. Für eine Segelyacht ist dabei die Höhe des Radarreflektors entscheidend. Auf der Gegenseite steht die Höhe der Radarantenne des suchenden Schiffes.

Nehmen wir einen Reflektor in fünf Metern Höhe und eine Radarantenne auf einem Berufsschiff in 20 Metern Höhe. Der theoretische Radarhorizont liegt dann bei ungefähr 15 Seemeilen. Wird derselbe Reflektor nur auf zwei Metern Höhe montiert, sinkt der theoretische Wert auf etwa 13 Seemeilen.

Das klingt zunächst nach einem kleinen Unterschied. In der Praxis ist er erheblich, weil diese Reichweite nur die geometrische Sichtlinie beschreibt. Seegang, Regen, Gischt, Radareinstellungen, Antennenleistung und die Reflexionen der Wasseroberfläche reduzieren die nutzbare Erkennungsreichweite. Ein Ziel, das geometrisch gerade noch sichtbar sein müsste, liefert nicht automatisch ein sauberes und dauerhaftes Radarecho.

Ein Radarreflektor braucht nicht nur eine gute Reflexionsfläche. Er muss hoch genug stehen, damit die Wellen ihn über dem Seegang erreichen.

Warum die Kajütdachkante selten genügt

Eine Montage auf dem Kajütdach ist mechanisch bequem. Das Kabel ist kurz. Die Halterung lässt sich einfach verschrauben. Der Reflektor ist gut erreichbar. Für die Radarsicht ist diese Position oft schlecht.

Bei einer kleinen Yacht liegt der Reflektor dort häufig nur zwei bis drei Meter über der Wasseroberfläche. Schon eine moderate Welle kann dazu führen, dass der eigene Rumpf den Reflektor aus Sicht eines entfernten Schiffes teilweise abschattet. Der Reflektor verschwindet im Wellental und taucht erst wieder auf, wenn das Boot auf die nächste Welle steigt.

Das fremde Radar empfängt dann kein stabiles Ziel. Es sieht einzelne Reflexe, wechselnde Echos oder gar nichts. Die Besatzung auf der Brücke kann aus einem solchen Signal nicht zuverlässig ableiten, dass sich dort eine kleine Segelyacht befindet.

Die Montagehöhe muss deshalb immer zusammen mit dem Revier betrachtet werden. Auf einem geschützten Flussabschnitt mit geringer Wellenhöhe gelten andere praktische Bedingungen als auf einer offenen Seepassage. Für die Seeschifffahrt sollte der Reflektor jedoch nicht so montiert werden, als wäre die Wasseroberfläche dauerhaft glatt.

Die richtige Position am Mast

Die Montage am Mast ist bei vielen Segelyachten die naheliegende Lösung. Sie bringt den Reflektor höher als eine Position am Heckkorb und hält ihn aus dem unmittelbaren Spritzwasserbereich. Trotzdem ist der Mast nicht automatisch an jeder Stelle geeignet.

Ein Reflektor am Masttopp bietet die größte Höhe. Er erhöht den Radarhorizont und bleibt auch bei höherem Seegang länger frei von Abschattung durch den eigenen Rumpf. Dem stehen Gewicht, Windangriffsfläche und die Belastung der Beschläge gegenüber. Ein schwerer Hochleistungsreflektor ganz oben im Mast verändert die Trägheit des Riggs. Bei einer ohnehin weichen oder stark arbeitenden Mastkonstruktion ist das keine Nebensache.

Hinzu kommen mögliche Störungen anderer Geräte. UKW-Antenne, Windmessanlage, Windex und Blitzschutz benötigen ihren eigenen Platz. Der Radarreflektor darf die Rundumsicht der Windanzeige nicht unnötig beeinflussen. Er sollte außerdem so montiert werden, dass Fallen, Antennenkabel und das Vorstag nicht an ihm scheuern.

In vielen Fällen ist eine Position am oberen Mastbereich oder an einem geeigneten Salingsbeschlag der bessere Kompromiss. Sie ist deutlich höher als das Kajütdach, aber konstruktiv weniger kritisch als eine zusätzliche schwere Last im Masttopp.

Bei der Montage am Mast achten wir auf vier Punkte

• Höhe über der Wasseroberfläche: Kompakte Modelle werden von Herstellern häufig mit einer Mindestmontagehöhe von fünf Metern empfohlen. Diese Angabe ist kein Freibrief für jede Yacht, aber eine brauchbare Untergrenze für die Planung.
• Freie Rundumsicht: Der Reflektor darf nicht dauerhaft durch Mast, Baum, Großsegel oder andere Metallteile abgeschattet werden.
• Mechanische Sicherheit: Halterung und Befestigung müssen die Bewegungen des Riggs, Vibrationen und wechselnde Belastungen aushalten.
• Wartungszugang: Ein Bauteil, das nur mit einem aufwendigen Mastaufenthalt kontrolliert werden kann, wird in der Praxis zu selten geprüft.

Die Position im Masttopp ist also nicht automatisch optimal. Die beste Stelle ist die höchste mechanisch sinnvolle Position mit möglichst freier Sicht in alle Richtungen.

Krängung verändert die wirksame Reflexionsfläche

Ein passiver Radarreflektor besitzt keine eigene Energieversorgung. Er wirft die eintreffenden Radarwellen durch seine geometrische Form zurück. Entscheidend ist daher nicht nur die Größe des Reflektors, sondern seine Ausrichtung zum sendenden Radar.

Eine Segelyacht liegt unter Segeln selten dauerhaft aufrecht. Bei Krängung verändert sich die Lage des Reflektors zum Horizont. Ein Bauteil, das im Hafen sauber senkrecht steht, kann bei 20 oder 30 Grad Krängung eine deutlich schlechtere Reflexionswirkung zeigen. Die tatsächliche Verschlechterung hängt von Bauform, Ausrichtung, Montageart und Einfallswinkel ab. Einen allgemein gültigen Dämpfungswert für jede Yacht gibt es nicht.

Das ist der Grund, weshalb ein Reflektor nicht einfach mit einer beliebigen Schelle am Mast befestigt werden sollte. Die Montage muss zur Bauform passen.

Oktaeder in Regenfangstellung

Bei vielen klassischen Oktaeder-Reflektoren wird zwischen der aufrechten Viererstellung und der sogenannten Regenfangstellung unterschieden. In der Regenfangstellung stehen die reflektierenden Flächen so, dass mehrere Radarwellen besser zurück in Richtung der sendenden Antenne reflektiert werden können.

Die korrekte Ausrichtung ist kein optisches Detail. Sie beeinflusst die effektive Radarquerschnittsfläche. Ein falsch gedrehter Reflektor bleibt zwar sichtbar montiert, nutzt seine Konstruktion aber nicht vollständig aus.

Wir prüfen deshalb vor dem endgültigen Festziehen:

1. Welche Einbaulage schreibt der Hersteller für die gewünschte Wirkung vor?

2. Bleibt diese Lage bei Krängung und Mastbewegung erhalten?

3. Kann sich die Halterung durch Vibrationen verdrehen?

4. Liegen andere Bauteile unmittelbar vor den reflektierenden Flächen?

5. Ist die Montage so stabil, dass die Stellung auch nach einer harten Nacht nicht verändert ist?

Bei einem fest am Mast montierten Reflektor ist die Ausrichtung meistens besser kontrollierbar als bei einem frei schwingenden Modell am Heckkorb. Eine pendelnde Halterung kann sich bei Kurswechseln und Seegang ständig verändern. Das reduziert die Vorhersagbarkeit der Reflexion.

Passiv oder aktiv: Zwei grundsätzlich verschiedene Lösungen

Beim Vergleich passiver Radarreflektoren geht es vor allem um Höhe, Bauform und wirksame Reflexionsfläche. Ein aktiver Radarreflektor arbeitet anders. Er empfängt das Radarsignal, verstärkt beziehungsweise verarbeitet es und sendet ein eigenes Signal zurück.

Die beiden Systeme dürfen deshalb nicht nach demselben Maßstab bewertet werden.

Die Norm ISO 8729-1 gilt für passive Radarreflektoren. Aktive Geräte beziehungsweise Radarzielverstärker werden unter ISO 8729-2 eingeordnet. Für aktive Reflektoren ist eine minimale Radarquerschnittsfläche von 7,5 Quadratmetern im X-Band vorgegeben.

Diese Zahl beschreibt keine garantierte Sichtbarkeit im praktischen Seegang. Sie ist eine technische Leistungsanforderung unter definierten Bedingungen. Der Unterschied ist wichtig. Auch ein aktiver Radarreflektor kann durch falsche Montage, abgeschirmte Antennen, Stromausfall oder ungünstige Bedingungen an Wirkung verlieren.

Was die Radarquerschnittsfläche aussagt

Die Radarquerschnittsfläche, kurz RCS, beschreibt vereinfacht, wie groß ein Ziel für das Radar erscheint. Sie entspricht nicht einfach der sichtbaren Außenfläche des Reflektors. Form, Material, Winkel und Frequenzbereich bestimmen die Rückstreuung.

Ein kompakter Röhrenreflektor kann mechanisch sehr praktisch sein. Er hat wenig Windwiderstand und lässt sich unauffällig am Mast befestigen. Bauartbedingt bietet er aber oft eine geringere reflektierende Fläche als ein großer Oktaeder oder ein Hochleistungsreflektor mit ausgeprägten Spiegeln.

Große passive Modelle wie der Echomax EM230BR werden mit einer Radarquerschnittsfläche von bis zu 24 Quadratmetern angegeben und erfüllen die Anforderungen der Offshore-Sonderregelungen von ISAF beziehungsweise World Sailing. Das macht sie leistungsfähiger als viele kleine Röhrenmodelle. Es macht sie aber auch schwerer, windlastiger und anspruchsvoller bei der Befestigung.

Die Entscheidung lautet daher nicht einfach groß gegen klein. Wir müssen drei Fragen zusammenbringen:

• Wie hoch kann der Reflektor an dieser Yacht sicher montiert werden?
• Welche Reflexionsfläche liefert die konkrete Bauform?
• Kann die Halterung die zusätzliche Wind- und Bewegungsbelastung dauerhaft aufnehmen?

Ein großer Reflektor auf einem schlecht belastbaren Heckbügel ist keine robuste Lösung. Ein kleines Gerät in ausreichender Höhe kann unter bestimmten Bedingungen die bessere Wahl sein. Wenn die Reichweite und die Sichtbarkeit bei schwerem Wetter entscheidend sind, spricht jedoch vieles für eine größere, normgerechte Ausführung an einer geeigneten, stabilen Position.

Bauformen im Vergleich

Der Oktaeder

Der klassische Oktaeder besitzt mehrere reflektierende Flächen und ist bei Segelyachten weit verbreitet. Seine Wirkung hängt stark von der richtigen Orientierung ab. Die Regenfangstellung ist bei den entsprechenden Modellen nicht dekorativ, sondern Teil des Funktionsprinzips.

Vorteile:

• gute Reflexionswirkung bei korrekter Ausrichtung,
• robuste, rein passive Bauweise,
• keine elektrische Versorgung erforderlich,
• je nach Größe hohe RCS-Werte.

Nachteile:

• größere Windangriffsfläche,
• höheres Gewicht als bei schlanken Röhren,
• sorgfältige Befestigung erforderlich,
• bei falscher Stellung deutlicher Wirkverlust.

Ein Oktaeder passt gut zu einer festen Mastmontage, wenn die Konstruktion ausreichend belastbar ist. Für eine leichte, frei stehende Heckkorbhalterung ist ein großes Modell häufig zu schwer.

Der Röhrenreflektor

Schlanke Röhrenmodelle sind beliebt, weil sie wenig Platz benötigen. Sie lassen sich an vielen Masten befestigen und stören den Bewegungsablauf an Deck kaum. Der geringe Windwiderstand ist bei kleinen Yachten ein echter Vorteil.

Die Kehrseite ist die häufig kleinere effektive Reflexionsfläche. Herstellerangaben für kompakte und röhrenförmige passive Reflektoren liegen typischerweise im Bereich von etwa 2,5 bis 4 Seemeilen. Das sind keine garantierten Erkennungsweiten. Sie dienen als technische Orientierung unter bestimmten Prüf- und Betriebsbedingungen.

Ein Röhrenreflektor sollte deshalb nicht als gleichwertiger Ersatz für einen großen Spiegelreflektor betrachtet werden. Er ist eine kompakte Lösung mit klaren Grenzen.

Große Hochleistungsreflektoren

Große passive Geräte bieten eine höhere Reflexionsfläche und sind für anspruchsvollere Einsätze interessant. Sie eignen sich besonders für Yachten, die längere Offshore-Passagen fahren oder bei denen ein hohes Maß an passiver Radarauffälligkeit gewünscht ist.

Dafür braucht es eine belastbare Montage. Die Halterung muss nicht nur das Gewicht tragen. Sie muss auch die wechselnde Windlast bei unterschiedlichen Kursen und die dynamischen Kräfte im Seegang aufnehmen. Ein Bauteil, das im Hafen fest wirkt, kann sich auf See lockern, wenn die Last ständig die Richtung ändert.

Bei solchen Reflektoren müssen wir die Befestigung als Teil des Sicherheitssystems betrachten. Durchgehende Schrauben, große Unterlegscheiben oder eine geeignete Gegenplatte sind je nach Montageort sinnvoll. Dünne GFK-Schalen dürfen nicht durch punktuelle Kräfte eingedrückt werden.

Heckkorb, Geräteträger oder Mast

Die Position am Heckkorb ist schnell erreichbar und für die Nachrüstung verlockend. Für die Radarreichweite ist sie jedoch meist die schwächste Variante. Der Reflektor steht niedrig. Bei achterlicher See liegt er teilweise im Spritzwasser und wird vom eigenen Rumpf abgeschattet. Zusätzlich kann die Besatzung ihn bei Arbeiten am Heck unbeabsichtigt belasten.

Ein Geräteträger kann eine bessere Höhe bieten. Er ist meist stabiler als ein einfacher Heckkorb und nimmt auch größere Bauteile auf. Trotzdem bleibt die Position häufig unterhalb von fünf Metern. Der tatsächliche Wert muss von der Wasserlinie aus gemessen werden, nicht vom Deck und nicht von der Oberkante des Heckkorbs.

Eine Mastmontage ist in vielen Fällen die beste Lösung, wenn sie mechanisch sauber ausgeführt wird. Die freie Höhe verbessert den Radarhorizont. Der Reflektor bleibt eher über den Wellen. Außerdem ist die Rundumsicht besser, sofern Segel und Riggteile ihn nicht abschatten.

Bei der Auswahl hilft folgende praktische Rangfolge:

1. Geeigneter oberer Mastbereich: Beste Kombination aus Höhe und freier Sicht, wenn Gewicht und Halterung zum Rigg passen.

2. Stabiler Geräteträger: Gute Nachrüstlösung, wenn die Konstruktion hoch genug ist und die Last aufnehmen kann.

3. Fester Pfosten an Deck: Möglich, aber die Höhe muss realistisch bewertet werden.

4. Heckkorb oder Kajütdach: Mechanisch einfach, für eine wirksame Offshore-Lösung aber häufig zu niedrig.

Die Rangfolge ersetzt keine Prüfung am konkreten Schiff. Ein stark belastbarer Geräteträger kann besser sein als eine schlecht ausgeführte Mastbefestigung. Entscheidend bleibt das Zusammenspiel aus Höhe, freier Sicht, Ausrichtung und Stabilität.

Die Montage praktisch ausführen

Vor der Arbeit legen wir den Einbauort nicht nur nach Erreichbarkeit fest. Wir prüfen zuerst die Wasserlinie, die geplante Höhe und die möglichen Abschattungen. Eine einfache Skizze mit Mast, Segeln, Geräteträger und Reflektor reicht aus. Entscheidend ist die Sicht vom Horizont zum Reflektor aus allen Richtungen.

Material und Vorbereitung

Für eine saubere Montage brauchen wir abhängig vom Bauteil:

• eine zum Reflektor passende Mast- oder Rohrhalterung,
• korrosionsbeständige Schrauben und Muttern,
• geeignete Unterlegscheiben oder eine Gegenplatte,
• Dichtmittel für Decks- und Außenverschraubungen,
• Korrosionsschutz für Kontaktstellen unterschiedlicher Metalle,
• eine Sicherung gegen Verdrehen,
• gegebenenfalls eine zusätzliche Fangleine als Verlustsicherung.

Die Fangleine ersetzt keine tragfähige Befestigung. Sie verhindert lediglich, dass ein gelöster Reflektor sofort über Bord geht. Die Leine darf weder Fallen noch Schoten behindern und muss so geführt sein, dass sie nicht um bewegliche Teile schlägt.

Bei der Verbindung von Edelstahl und Aluminium achten wir auf galvanische Korrosion. Die Kontaktflächen sollten nicht ungeschützt gegeneinander arbeiten. Wasser, Salz und Vibrationen beschleunigen den Schaden. Eine Halterung kann äußerlich noch ordentlich aussehen, während die Kontaktstelle unter der Schelle bereits Material verliert.

Schritt für Schritt

1. Höhe von der Wasserlinie messen

Wir messen nicht vom Deck, sondern von der tatsächlichen Wasserlinie bis zum Mittelpunkt des Reflektors. Bei beladenem Schiff kann sich die Wasserlinie verändern. Für die Planung zählt die normale Betriebsbeladung, nicht der leere Zustand im Winterlager.

2. Sichtlinie prüfen

Wir betrachten den Einbauort aus allen Richtungen. Mast, Baum, Großsegel, Solarmodule, Geräteträger und Antennen dürfen die reflektierenden Flächen nicht dauerhaft verdecken. Eine teilweise Abschattung kann die Wirkung in bestimmten Richtungen deutlich verschlechtern.

3. Herstellerlage festlegen

Bei einem Oktaeder bestimmen wir die vorgesehene Regenfangstellung. Bei einem Röhrenmodell prüfen wir die empfohlene Ausrichtung und die Befestigungspunkte. Die Anleitung gehört zur Montage, nicht in eine Schublade nach der Arbeit.

4. Halterung gegen Verdrehen sichern

Eine einzelne Schelle reicht bei einem bewegten Rigg oft nicht aus. Der Reflektor darf sich durch Vibrationen nicht aus seiner Stellung drehen. Eine formschlüssige Halterung oder eine zweite Sicherung ist sinnvoll, sofern sie die Konstruktion nicht beschädigt.

5. Verschraubung lastgerecht ausführen

Bei GFK-Flächen verteilen wir die Kraft. Kleine Unterlegscheiben schneiden sich unter wechselnder Belastung in das Laminat. Bei dünnen Schalen ist eine Gegenplatte oft die bessere Lösung. Bohrungen werden sauber versiegelt. Wasser darf nicht in den Laminataufbau oder in den Mast eindringen.

6. Bewegungsfreiheit kontrollieren

Wir bewegen Baum, Großsegel, Fallen und Antennenkabel in ihren gesamten Arbeitsbereichen. Nichts darf am Reflektor hängen bleiben. Besonders gefährlich sind Leinen, die bei wenig Wind frei liegen und unter Last plötzlich über eine Kante laufen.

7. Nach dem ersten Törn nachkontrollieren

Die erste Kontrolle erfolgt nicht erst am Saisonende. Nach den ersten Schlägen prüfen wir Schrauben, Schellen, Dichtstellen und die Ausrichtung. Setzungen der Halterung zeigen sich häufig erst unter realer Bewegung.

Die beste Montage verliert ihren Wert, wenn sich der Reflektor nach einigen Schlägen verdreht oder die Halterung im GFK arbeitet.

Was die Reichweitenangaben nicht versprechen

Passive Kompakt- und Röhrenreflektoren werden oft mit Reichweiten von 2,5 bis 4 Seemeilen beschrieben. Diese Angaben sind als Herstellerwerte zu verstehen. Sie sind keine Zusage, dass ein Frachter die Yacht in dieser Entfernung unter allen Bedingungen sicher erkennt.

Die tatsächliche Reichweite hängt unter anderem ab von:

• der Höhe und Sendeleistung des fremden Radars,
• der Antennenhöhe des anderen Schiffes,
• dem Seegang und der Abschattung im Wellental,
• Regen, Gischt und Seeechos,
• der Krängung der Yacht,
• der Ausrichtung des Reflektors,
• der Radareinstellung und der Aufmerksamkeit der Brückenwache,
• der Reflexionsfläche und Bauform des Geräts.

Ein Berufsschiff besitzt in der Regel andere Radarbedingungen als ein kleines Sportboot. Die Antenne steht höher. Die Impulsleistung ist größer. Die Auswertung kann leistungsfähiger sein. Daraus folgt aber nicht, dass jedes kleine Echo automatisch erkannt und richtig bewertet wird.

Umgekehrt kann ein Reflektor von einem niedrig montierten Sportbootradar später oder schwächer gesehen werden. Die Montagehöhe auf der eigenen Yacht und die Höhe des fremden Radars wirken gemeinsam.

Ein Radarreflektor ist außerdem kein Ersatz für Ausguck, Radarwache, AIS, Positionslichter oder eine saubere Kollisionsvermeidung. Er verbessert die passive Auffälligkeit. Er macht ein kleines Schiff aber nicht unsichtbar oder unübersehbar.

Häufige Fehler bei Nachrüstung und Refit

Der Reflektor wird nach Bequemlichkeit montiert

Das Bauteil landet dort, wo eine vorhandene Relingstrebe passt. Die Wasserlinie wird nicht berücksichtigt. Später stellt sich heraus, dass der Reflektor nur wenig höher sitzt als das Kajütdach.

Die Lösung ist eine neue Positionsentscheidung vor dem Bohren. Ein längerer Pfosten oder eine Montage am Geräteträger kann mehr bringen als ein teurerer Reflektor an derselben niedrigen Stelle.

Ein großes Modell wird an eine leichte Halterung gesetzt

Die Reflexionsfläche ist hoch, die Befestigung aber nicht dafür ausgelegt. Bei Wind und Seegang arbeitet das Bauteil gegen die Halterung. Risse im GFK, lockere Schellen und Materialermüdung sind die absehbare Folge.

Wir dimensionieren die Halterung deshalb nach Gewicht und Windfläche. Nicht nur die statische Last zählt. Ein Reflektor bewegt sich mit dem Schiff und erzeugt wechselnde Kräfte.

Die Regenfangstellung wird ignoriert

Der Reflektor wird so gedreht, dass er optisch gerade hängt. Bei einem Oktaeder kann das die falsche Betriebsstellung sein. Die Konstruktion wird damit nicht vollständig genutzt.

Die korrekte Orientierung wird vor der Montage markiert. Ein kleiner Lackpunkt oder eine dauerhafte Markierung an Halterung und Reflektor erleichtert die spätere Kontrolle.

Der Mast wird als Abschattung nicht betrachtet

Der Reflektor steht zwar hoch, liegt aber direkt hinter einem massiven Mastprofil oder wird durch die Segel in bestimmten Kursen verdeckt. Eine vollständig freie Rundumsicht ist bei einer Segelyacht kaum erreichbar. Dauerhafte und ausgeprägte Abschattungen lassen sich aber vermeiden.

Der Reflektor wird mit dem Radar verwechselt

Ein passiver Reflektor benötigt keine Stromversorgung. Ein aktiver Radarzielverstärker schon. Bei der Winterarbeit werden passive Geräte oft nur äußerlich kontrolliert, während bei aktiven Geräten zusätzlich Sicherung, Kabel, Steckverbindungen und Betriebsanzeige geprüft werden müssen.

Die beiden Systeme haben unterschiedliche Fehlerbilder. Ein passives Gerät kann korrodieren, sich verdrehen oder mechanisch beschädigt werden. Ein aktives Gerät kann trotz äußerlich intakter Montage ohne Versorgung oder wegen eines Elektronikfehlers unwirksam sein.

Die Wartung beginnt an der Halterung

Ein Radarreflektor besitzt wenig bewegliche Technik. Das verleitet dazu, ihn zu vergessen. In der Praxis liegt die Schwachstelle meist an der Schnittstelle zwischen Reflektor, Halterung und Schiff.

Vor jedem längeren Törn prüfen wir:

• Sitzt der Reflektor noch in der vorgesehenen Ausrichtung?
• Sind Schellen, Schrauben und Muttern fest?
• Gibt es Risse am Reflektorgehäuse oder an den reflektierenden Flächen?
• Hat sich Korrosion an Schrauben, Halterung oder Kontaktstellen gebildet?
• Arbeitet das GFK an den Befestigungspunkten?
• Sind Kabel, Fallen und Schoten frei?
• Ist die Sicherungsleine noch intakt und sinnvoll geführt?
• Liegt der Mittelpunkt des Reflektors weiterhin auf der geplanten Höhe über der Wasserlinie?
• Wird die Konstruktion durch Solarmodule, Antennen oder neue Decksausrüstung abgeschattet?
• Bei aktiven Geräten: Sind Versorgung, Sicherung, Steckverbindungen und Funktionsanzeige in Ordnung?

Nach starkem Wetter kontrollieren wir zusätzlich die gesamte Halterung. Eine lose Schelle ist nicht nur ein Komfortproblem. Ein verdrehter Reflektor kann seine vorgesehene Wirkung verlieren. Ein angeknackstes Gehäuse kann Wasser aufnehmen. Eine gelockerte Decksverschraubung kann Feuchtigkeit in die Konstruktion bringen.

Klare Entscheidung für die eigene Segelyacht

Für die meisten Segelyachten lautet die technische Priorität:

1. Zuerst die Montagehöhe verbessern.

2. Dann eine freie Rundumsicht schaffen.

3. Danach die Bauform und Reflexionsfläche bewerten.

4. Die Ausrichtung dauerhaft gegen Verdrehen sichern.

5. Die Halterung auf Gewicht, Windlast und Bewegung auslegen.

Ein passiver Radarreflektor in mindestens etwa fünf Metern Höhe ist bei vielen Yachten eine solide Ausgangslösung, sofern Herstellerangaben und Einbaulage eingehalten werden. Ein größerer Reflektor kann die RCS verbessern, braucht aber eine entsprechend belastbare Konstruktion. Ein schlanker Röhrenreflektor ist platzsparend und wartungsarm, erreicht aber nicht automatisch die Reflexionsleistung großer Oktaedermodelle.

Die Montage am Mast oder an einem stabilen, ausreichend hohen Geräteträger ist der Position am Kajütdach oder Heckkorb meist überlegen. Der Masttopp bleibt eine Option, aber nicht ohne Prüfung von Gewicht, Windlast, UKW-Antenne, Windmessanlage und Riggbeanspruchung.

Fakt ist: Ein Radarreflektor garantiert keine Sichtbarkeit. Er verbessert die Chance, dass die Yacht rechtzeitig als Radarziel erkannt wird. Diese Chance hängt zuerst an der Höhe, dann an der wirksamen Reflexionsfläche und schließlich an einer Montage, die ihre Ausrichtung auch unter Krängung und Seegang beibehält.

Vor dem Auslaufen genügt eine kurze, konsequente Schlusskontrolle. Wir prüfen Höhe, Sicht, Stellung, Befestigung und Zustand. Wenn einer dieser Punkte nicht stimmt, reparieren wir nicht die Statistik, sondern den konkreten Fehler an Bord.
