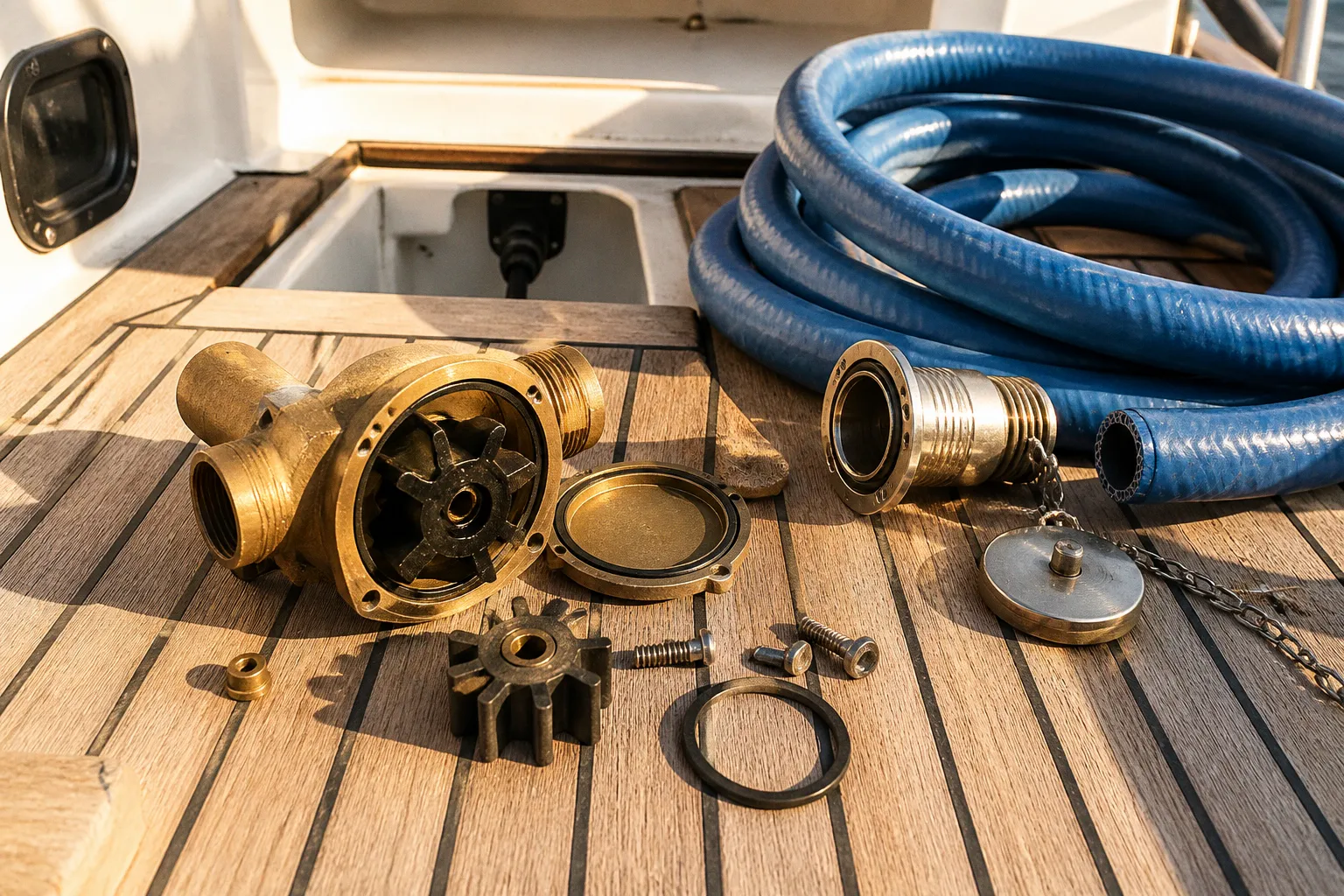

Bilgenpumpen auf Blauwasseryachten: Auslegung und Einbau

Die Pumpe kann laufen, fördern und trotzdem verliert das Boot weiter Wasser.

Fakt ist: Bei der Bilgenentwässerung zählt nicht die Zahl auf dem Pumpenkarton. Entscheidend ist, welche Fördermenge am Ende des tatsächlich verlegten Schlauchs ankommt. Schlauchlänge, Bögen, Höhenunterschied und elektrische Versorgung reduzieren die Leistung. Auf einer Blauwasseryacht brauchen wir deshalb kein einzelnes Bauteil, sondern ein abgestimmtes System aus tiefem Ansaugpunkt, elektrischer Pumpe, manueller Notlenze und sauberer Bedienung.

Die Realität des Wassereinbruchs

Eine Bilgenpumpe ist keine Leckbekämpfung. Sie schafft Zeit. Das ist ihre eigentliche Aufgabe.

Bei einem kleinen Wassereintritt durch eine undichte Stopfbuchse, einen defekten Kühlwasserschlauch oder eine lose Schlauchschelle kann eine automatische Pumpe den Wasserstand niedrig halten. Bei einem größeren Leck muss die Besatzung gleichzeitig die Ursache finden und abdichten. Die Pumpe verhindert in diesem Fall nicht den Wassereinbruch. Sie hält lediglich den Pegel so weit unten, dass der Zugang zu den betroffenen Bauteilen möglich bleibt.

Die Größenordnung wird oft unterschätzt. Ein Loch von 4 cm Durchmesser bei 0,5 m Wassersäule bringt etwa 7.200 l/h in den Rumpf. Bei einem Leck von 10 cm Durchmesser und 1,2 m Wassersäule kann der Wassereintritt in eine völlig andere Größenordnung steigen. Eine normale elektrische Bilgenpumpe, wie sie in vielen Serienbooten als Basisausstattung eingebaut ist, kann diesen Volumenstrom nicht ausgleichen.

Das bedeutet nicht, dass die Pumpe nutzlos ist. Sie ist für andere Aufgaben ausgelegt:

• Sie hält die Bilge bei kleinen, schleichenden Leckagen trocken.
• Sie entfernt Wasser nach Regen, Waschen oder einer übergelaufenen Dusche.
• Sie reduziert den Wasserstand, bevor eine manuelle Pumpe eingesetzt wird.
• Sie verschafft der Besatzung Zeit für Lecksuche, Abdichtung und Funkmeldung.

Die Bilgenpumpe darf aber nicht zum Ersatz für eine Leckabdichtung, eine solide Schlauchinstallation oder eine regelmäßige Kontrolle des Rumpfes werden.

Eine Bilgenpumpe macht ein Leck nicht klein. Sie entscheidet nur darüber, wie viel Zeit wir für die Reparatur gewinnen.

Der tiefste Punkt ist nicht immer der richtige Ansaugpunkt

Bei klassischen Fahrtenyachten liegt die tiefste Bilge häufig unter dem Salon oder vor dem Mast. Dort sammelt sich das Wasser. Trotzdem ist dieser Bereich nicht automatisch der beste Platz für jede Pumpe.

Eine elektrische Tauchpumpe braucht einen möglichst freien Ansaugraum. Bilgenfarbe, Schmutz, Kabelreste und lose Dichtungsmittel setzen den Ansaugkorb zu. Eine Pumpe, die auf einer unebenen oder verschmutzten Fläche steht, kann außerdem Luft ziehen, obwohl noch Wasser in der Bilge steht.

Wir prüfen zuerst die Geometrie:

1. Wo steht das Wasser tatsächlich?

2. Erreicht die Pumpe diesen Punkt ohne zu kippen?

3. Bleibt der Schwimmerschalter frei beweglich?

4. Kann der Deckel zur Reinigung geöffnet werden?

5. Führt der Auslass ohne unnötige Schleifen nach außen?

Auf einer größeren Yacht können mehrere Bilgenbereiche sinnvoll sein. Wasser, das durch Schotten oder Bodenwrangen nur langsam in den tiefsten Bereich läuft, wird von einer einzigen Pumpe möglicherweise zu spät erfasst. Dann braucht jeder relevante Sammelbereich eine eigene Entwässerung oder eine ausreichend dimensionierte Verbindung zur Hauptbilge.

Förderleistung für die Langfahrt dimensionieren

Für kleinere Boote sind 1.500 bis 3.000 l/h als typische Pumpenleistung üblich. Für größere Boote und Offshore-Yachten werden mehr als 10.000 l/h oder mehrere redundante Pumpen empfohlen. Diese Werte beziehen sich in der Praxis meist auf die Nennleistung. Die Messung am Auslass zeigt oft deutlich weniger.

Der Grund ist einfach. Herstellerangaben entstehen unter günstigen Bedingungen. Die Pumpe steht im Wasser. Der Schlauch ist kurz. Der Höhenunterschied ist gering. Auf der Yacht kommen dagegen mehrere Widerstände zusammen:

• Die Pumpe muss das Wasser über die Bilge und möglicherweise bis zur Bordwand heben.
• Der Schlauch hat eine bestimmte Länge und mehrere Richtungsänderungen.
• Ein Rückschlagventil erzeugt zusätzlichen Widerstand.
• Der Auslass kann ungünstig hoch oder mit einem kleinen Querschnitt ausgeführt sein.
• Bei 12- oder 24-Volt-Anlagen sinkt die Pumpenleistung, wenn am Motor zu wenig Spannung ankommt.

Die Nennleistung ist deshalb nur der Anfang der Auslegung. Wir müssen die reale Förderhöhe und die Schlauchführung betrachten. Eine leistungsstarke Pumpe mit einem zu kleinen oder geknickten Schlauch bleibt ein schwaches System.

Typische Systeme im Vergleich

Manuelle Membranlenzpumpen erreichen je nach Ausführung etwa 25 bis 100 l/min. Das entspricht 1.500 bis 6.000 l/h. Diese Pumpe muss vom Cockpit aus erreichbar und bedienbar sein. Eine Notpumpe, deren Hebel erst unter dem Bodenbrett oder hinter einer verschlossenen Koje gefunden wird, ist keine brauchbare Notausrüstung.

Bei einer Blauwasseryacht ist die Kombination entscheidend. Eine einzelne elektrische Pumpe bietet keine ausreichende Sicherheit. Fällt die Batterie aus, bricht eine Sicherung durch oder wird der automatische Schalter blockiert, bleibt nur noch die manuelle Lenzung. Umgekehrt ist eine ausschließlich manuelle Lösung bei einem langen Wassereintritt zu langsam und körperlich belastend.

Nennleistung und reale Fördermenge

Die Pumpenleistung sollte immer mit dem vorgesehenen Schlauch und der realen Förderhöhe beurteilt werden. Eine Pumpe mit hoher Nennleistung kann an einem langen Auslassschlauch weniger fördern als eine kleinere Pumpe mit sauberem, kurzem Leitungsweg.

Die Messung zeigt, was an Bord zählt: Wir lassen die Pumpe in einen bekannten Behälter fördern oder messen die Ausflussmenge am tatsächlichen Auslass. Dabei wird die Pumpe unter den Bedingungen geprüft, unter denen sie später arbeiten muss. Die Messung erfolgt nicht im trockenen Zustand und nicht nur anhand des Prospektwertes.

Für die elektrische Auslegung sind auch die Stromaufnahme und die Leitungslänge relevant. Typische Tauchpumpen liegen bei 12 oder 24 Volt ungefähr im Bereich von 1,5 bis 4 A. Das klingt zunächst gering. Bei langen Leitungen kann der Spannungsabfall trotzdem die Pumpe bremsen. Dünne Kabel, korrodierte Crimpverbindungen und ein schlechter Hauptschalter führen dazu, dass am Pumpenmotor deutlich weniger Spannung anliegt.

Wir dimensionieren den Kabelquerschnitt nach Stromaufnahme, Leitungslänge und zulässigem Spannungsabfall. Die Sicherung sitzt nahe an der Energiequelle und richtet sich nach den Vorgaben des Pumpenherstellers. Eine größere Sicherung macht eine schwergängige oder blockierte Pumpe nicht zuverlässiger. Sie schützt im schlimmsten Fall nur noch das Kabel nicht mehr ausreichend.

Redundanz: elektrische und manuelle Systeme verbinden

Redundanz bedeutet nicht, zwei identische Pumpen nebeneinander zu montieren und beide an denselben Schalter zu hängen. Wenn ein gemeinsamer Fehler auftritt, fallen beide Systeme aus.

Ein belastbares Konzept trennt möglichst viele Fehlerquellen:

• eigene Pumpe
• eigener Stromkreis
• eigene Sicherung
• eigener Schalter oder Schwimmerschalter
• möglichst getrennte Schlauchwege
• unabhängige manuelle Lenzmöglichkeit

Eine kleine automatische Pumpe kann den normalen Bilgenbetrieb übernehmen. Eine größere Pumpe wird etwas höher installiert und startet erst bei steigendem Wasserstand. Dadurch läuft die kleine Pumpe nicht ständig gegen größere Wassermengen an. Zusätzlich bleibt die zweite Pumpe als Reserve verfügbar.

Die Anordnung muss zur Bilge passen. Sitzen beide Pumpen exakt auf derselben Höhe, kann ein einzelner Fremdkörper beide Ansaugkörbe blockieren. Sitzt eine Pumpe etwas höher, beginnt sie erst später zu fördern. Das ist sinnvoll, wenn sie als Hochwasserpumpe gedacht ist. Es ist nicht sinnvoll, wenn beide Pumpen den niedrigsten Wasserstand unabhängig voneinander halten sollen.

Die manuelle Bilgenpumpe nachrüsten

Eine manuelle Membranpumpe ist eine der wirkungsvollsten Nachrüstungen auf einer älteren Fahrtenyacht. Sie braucht keinen Batteriestrom. Der Ansaugschlauch führt zur tiefen Bilge, der Bedienhebel sitzt im Cockpit oder an einer Stelle, die auch bei schlechtem Wetter sicher erreichbar bleibt.

Beim Nachrüsten entstehen häufig drei Fehler.

Erstens wird der Ansaugschlauch zu lang verlegt. Jede zusätzliche Schleife erhöht den Widerstand. Zweitens liegt der Schlauch so, dass sich eine Lufttasche bildet. Drittens wird die Pumpe zwar eingebaut, aber nicht unter realen Bedingungen ausprobiert. Die Besatzung weiß dann im Notfall nicht, wie viel Hub der Hebel benötigt und wie lange es dauert, einen bestimmten Wasserstand zu reduzieren.

Die Pumpe muss fest montiert sein. Der Bedienhebel darf nicht an einer Schottkante anschlagen. Die Schlauchanschlüsse werden mit geeigneten Schellen gesichert. Der Ansaugkorb bleibt zugänglich. Wir markieren die Stellung des Ansaugschlauchs und prüfen, ob die Pumpe auch bei Krängung noch Wasser aufnehmen kann.

Eine manuelle Pumpe ist keine Dekoration im Cockpit. Sie ist ein Arbeitsgerät. Der Hebel muss mit einer Hand erreichbar sein, während die andere Hand zum Festhalten genutzt werden kann.

Technische Installation: Schlauch, Auslass und Rückschlagventil

Die beste Pumpe verliert ihre Wirkung durch eine schlechte Installation. Der Druck- und Saugschlauch wird so kurz und knickfrei wie möglich geführt. Enge Bögen werden vermieden. Der Schlauch darf nicht auf der Pumpe oder einem empfindlichen Anschlussstück lasten.

Der Schlauchquerschnitt muss zur Pumpe passen. Eine Reduzierung direkt hinter dem Pumpenauslass wirkt wie eine Drossel. Auch ein Auslass durch einen Borddurchlass mit zu kleinem freien Querschnitt kann die Fördermenge stark begrenzen.

Der Borddurchlass liegt so, dass austretendes Wasser sichtbar oder zumindest akustisch bemerkbar wird. Gleichzeitig darf kein Wasser von außen in den Schlauch zurücklaufen. Die genaue Position hängt von Rumpfform, Krängung und Einbauhöhe ab. Ein Auslass nahe an der Wasserlinie ist besonders kritisch, weil sich bei Lageänderung ein Rückflussweg bilden kann.

Rückschlagventil: nützlich, aber nicht kostenlos

Ein Rückschlagventil verhindert, dass der gefüllte Schlauch nach dem Abschalten zurück in die Bilge läuft. Dadurch muss die Pumpe beim nächsten Start nicht zuerst die gesamte Leitung neu füllen. Das kann bei langen Leitungen sinnvoll sein.

Jedes Rückschlagventil hat jedoch einen Strömungswiderstand. Es kann verschmutzen, schwergängig werden oder in geöffneter Stellung hängen bleiben. Vor allem bei einer schwachen Pumpe ist ein unnötiges oder falsch dimensioniertes Ventil problematisch.

Wir bauen das Ventil nur ein, wenn seine Funktion im konkreten Leitungsweg gebraucht wird. Die Einbaurichtung ist eindeutig markiert. Das Ventil bleibt zugänglich. Ein nicht erreichbares Rückschlagventil ist ein späterer Fehlerpunkt, kein Qualitätsmerkmal.

Bei einer Hochwasserpumpe darf der zusätzliche Widerstand nicht einfach ignoriert werden. Wenn die Pumpe laut Hersteller mit einem freien Auslass betrieben werden soll, muss die Anlage entsprechend ausgelegt und geprüft werden. Die Bilgenentwässerung soll Wasser nach außen bringen. Sie soll nicht durch eine Reihe von Armaturen technisch sauber aussehen und dabei kaum noch fördern.

Automatikschalter und Bedienfeld

Für automatische elektrische Bilgenpumpen empfiehlt sich ein Bedienfeld mit einem Dreistufenschalter:

• Ein für den manuellen Dauerbetrieb
• Aus für Wartung und Arbeiten an der Pumpe
• Automatik für die Steuerung über den Schwimmerschalter

Eine Kontrollleuchte zeigt, ob die Pumpe eingeschaltet ist. Bei einer Automatikstellung sollte zusätzlich erkennbar sein, ob die Pumpe tatsächlich läuft oder nur bereitsteht. Die Anzeige muss von der üblichen Bedienposition aus sichtbar sein.

Der Schwimmerschalter wird nicht unmittelbar neben der Pumpe montiert, wenn Kabel, Schlauch oder Bilgenabdeckung seine Bewegung behindern können. Er braucht einen sauberen Bereich. Bilgenwasser enthält Ölreste, Reinigungsmittel und kleine Fremdkörper. Diese Ablagerungen können den Schalter festsetzen.

Elektronische automatische Sensoren haben andere Fehlerbilder als mechanische Schwimmerschalter. Sie können durch Verschmutzung, Montagefehler oder eine unpassende Einbaulage auslösen. Der Sensor muss zur Bilgenform passen. Eine Funktionsprüfung mit Wasser ist zuverlässiger als das Bewegen eines Schalters von Hand.

Stromversorgung und Anschluss an Bord

Eine elektrische Bilgenpumpe gehört nicht an irgendeinen freien Verbraucheranschluss. Der Stromkreis wird separat abgesichert und eindeutig beschriftet. Die Leitung wird gegen Scheuern geschützt. Kabelverbindungen liegen nicht dort, wo sie regelmäßig im Bilgenwasser stehen.

Korrosion an den Anschlüssen ist ein typischer Fehler. Ein Kabel kann außen unauffällig aussehen und unter der Isolierung bereits grün oder dunkel verfärbt sein. Beim Einschalten fällt die Spannung an der schlechten Verbindung ab. Der Motor läuft dann langsamer oder startet unter Last gar nicht.

Wir messen zunächst die Batteriespannung. Danach messen wir die Spannung direkt an den Pumpenanschlüssen während des Betriebs. Die Differenz zeigt den Spannungsabfall in Leitung, Sicherung, Schalter und Verbindungen. Eine Messung im unbelasteten Zustand reicht nicht aus. Ein Kabel kann ohne Stromfluss die volle Batteriespannung anzeigen und unter Last trotzdem zum Problem werden.

Die Anschlüsse werden mit geeigneten Crimpverbindern hergestellt und gegen Feuchtigkeit geschützt. Lose verdrillte Kabelenden, einfache Lüsterklemmen oder ungeschützte Steckverbindungen gehören nicht in den Bilgenbereich. Der Schutz muss zur Umgebung passen. Das gilt besonders bei Salzwasser und hoher Luftfeuchtigkeit.

Wartung und Funktionsprüfung

Eine Bilgenpumpe wird nicht erst geprüft, wenn Wasser im Schiff steht. Die Wartung lässt sich mit einer normalen Bordrunde verbinden. Ein kurzer Test zeigt oft mehr als eine lange Fehlersuche nach dem Ausfall.

Bei jeder regelmäßigen Kontrolle arbeiten wir die Anlage in derselben Reihenfolge ab:

1. Bilge öffnen und reinigen. Schmutz, Ölfilm, Kabelreste und Dichtungsmaterial werden entfernt. Die Pumpe kann nur zuverlässig arbeiten, wenn ihr Ansaugkorb frei bleibt.

2. Schwimmerschalter bewegen. Der Schalter muss frei auf- und ablaufen. Er darf weder an einem Schlauch noch an einem Kabel hängen.

3. Pumpe mit Wasser testen. Wir füllen ausreichend Wasser in den relevanten Bilgenbereich. Kurzzeitiges Einschalten ohne Wasser kann je nach Pumpentyp Schäden verursachen.

4. Ausfluss kontrollieren. Am Bordauslass muss ein klarer, kräftiger Wasserstrom ankommen. Ein schwaches Rinnsal weist auf Verstopfung, Knick, Spannungsabfall oder ein Problem mit der Pumpe hin.

5. Automatik und Handbetrieb prüfen. Beide Schaltwege müssen funktionieren. Die Kontrollleuchte wird dabei ebenfalls kontrolliert.

6. Sicherung und Kabel ansehen. Erwärmte Leitungen, verfärbte Sicherungshalter oder korrodierte Anschlüsse werden nicht weiter betrieben.

7. Rückschlagventil prüfen. Der Schlauch darf nicht unkontrolliert leer laufen. Gleichzeitig muss das Ventil leicht und vollständig öffnen.

8. Manuelle Pumpe betätigen. Wir prüfen Hebel, Membran, Schlauchanschlüsse und Ansaugwirkung. Die Pumpe muss vom Cockpit aus ohne Umbau erreichbar sein.

9. Batteriespannung unter Last messen. Die Anzeige am Ladegerät ersetzt diese Messung nicht. Entscheidend ist die Spannung an der laufenden Pumpe.

10. Ergebnis dokumentieren. Pumpentyp, Sicherungswert, Schlauchweg und letzte Prüfung gehören in die technische Borddokumentation.

Die Wartungsintervalle richten sich nach Nutzung und Einbauort. In stark verschmutzten Bilgen ist eine häufigere Reinigung erforderlich. Nach Arbeiten am Motor, an Seeventilen oder an der Bordelektrik wird die Bilgenanlage sofort erneut geprüft. Gerade nach einem Refit liegen oft Kabelbinderreste, Bohrspäne oder Dichtmittel in der Bilge.

Ersatzteile sollten nicht nur im Hafen verfügbar sein. Ein zweiter Schwimmerschalter, passende Sicherungen, Schlauchschellen, ein kurzes Stück geeigneter Bilgenschlauch und eine Reservepumpe nehmen wenig Platz ein. Für die manuelle Pumpe sind Membran und Ventile die entscheidenden Verschleißteile. Die genaue Auswahl richtet sich nach dem verbauten Pumpentyp.

Was bei einem Wassereinbruch tatsächlich funktioniert

Im Ernstfall zählt die Reihenfolge. Zuerst wird festgestellt, wo das Wasser eintritt. Dann werden Seeventile geschlossen, Schläuche abgedrückt oder beschädigte Leitungen provisorisch gesichert. Parallel läuft die Lenzung.

Die automatische Pumpe darf dabei nicht als einzige Maßnahme betrachtet werden. Wir schalten die Hochwasserpumpe manuell zu, sofern sie vorhanden ist. Danach prüfen wir, ob der Wasserstand sinkt oder weiter steigt. Die manuelle Pumpe wird eingesetzt, wenn die elektrische Anlage ausfällt oder die elektrische Kapazität nicht ausreicht.

Auch die Energieversorgung muss in den Plan einbezogen werden. Eine Pumpe kann nur so lange arbeiten, wie Batterie, Verkabelung und Sicherung den Strom liefern. Bei einem massiven Wassereinbruch können Batterien, Hauptschalter oder elektrische Verbindungen selbst durch Wasser beeinträchtigt werden. Eine vom Bordnetz unabhängige manuelle Pumpe bleibt deshalb unverzichtbar.

Die Besatzung muss wissen, welche Pumpe welchen Bereich entwässert. Eine klare Beschriftung spart im Stress Zeit. Dasselbe gilt für Absperrventile, Sicherungen und den Zugang zur Bilge. Eine technische Anlage ist erst dann gut, wenn sie auch bei schlechtem Licht, Krängung und nassen Händen bedient werden kann.

Fazit

Die richtige Bilgenpumpe für Blauwasseryachten beginnt nicht mit dem Kauf einer möglichst großen Pumpe. Sie beginnt mit der Frage, welcher Wassereintritt beherrscht werden soll und welche Förderleistung am realen Auslass ankommt.

Für eine Langfahrtyacht ist die Kombination aus leistungsfähiger elektrischer Pumpe, sauberer Schlauchführung, eigener Absicherung, zuverlässigem Automatikschalter und manuell bedienbarer Membranpumpe die belastbare Lösung. Mehr als 10.000 l/h oder mehrere redundante Pumpen sind für größere Offshore-Yachten eine sinnvolle Größenordnung. Eine kleine Pumpe mit 1.500 bis 3.000 l/h bleibt für Nebenaufgaben nützlich, ersetzt aber kein Notfallkonzept.

Die Messung zeigt am Ende die Wahrheit. Wir prüfen den Wasserstrom, den Spannungsabfall und die Bedienbarkeit. Wenn die Pumpe im eingebauten Zustand kräftig fördert, die manuelle Lenzung erreichbar ist und jeder Anschluss zugänglich bleibt, ist die Bilgenentwässerung auf Langfahrt nicht nur montiert, sondern einsatzbereit.
